| 밀도(g/cm3): | 3.515 | 영률(PGa): | 1050 |
|---|---|---|---|
| 상품 이름: | CVD 다이아몬드 기판 | 파괴인성(MPa·m1/2): | 1~8 |
| 마찰계수: | 0.1 | 열전도율(300K,Wm·K): | 1000~2000 |
| 강조하다: | 100ppb 단결정 웨이퍼,0.3mm 크리스탈 석영 웨이퍼,방열판 단결정 웨이퍼 |
||

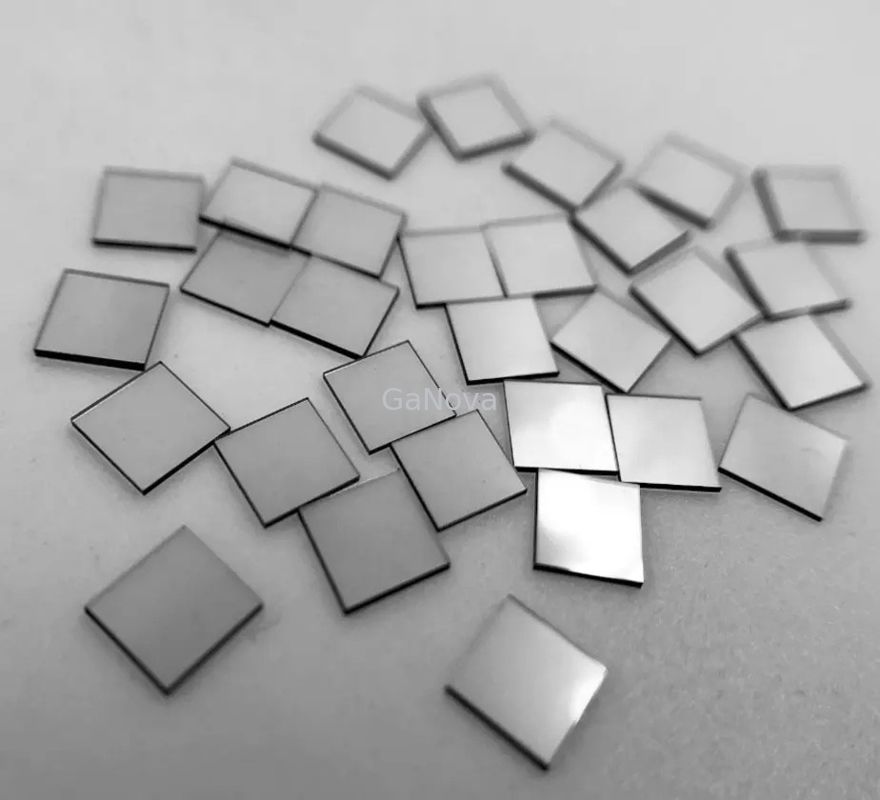

3*3mm²*0.3mm 전자 등급 단결정 다이아몬드, N Content<100ppb, XRD<0.015º 방열판용
개요
다이아몬드 합성의 CVD 방법의 현저한 발전으로 일상적으로 맞춤 특성을 가진 방사선 검출에 적합한 다이아몬드를 준비할 수 있게 되었습니다.CVD 방법의 지속적인 개선은 흥미진진한 미래 발전과 대면적 호모 에피택셜 성장 단결정 다이아몬드 플레이트/필름을 제공합니다.CVD 다이아몬드가 보여주는 유망한 결과로 인해 RF 다이오드, BJT, FET, MEMS 및 전자 산업과 같은 많은 응용 분야가 있습니다.지속적인 혁신과 지속적인 노력은 방사선 치료 선량계와 같은 의료 분야에 방향을 제시할 것입니다.
사양
| 속성 | 합성 다이아몬드 | |
| 밀도(g/cm삼) | 3.515 | 고유 속성 |
| 영률(PGa) | 1050 |
기계적 성질 |
| 경도(PGa) |
70~120단결정 60~100 다결정 |
|
| 파괴 강도 |
2.5-3GPasingle 크리스탈 200-1100MPa 다결정 |
|
| 파괴 인성(MPa·m1/2) | 1~8 | |
| 마찰계수 | 0.1 | |
| 열전도율(300K,Wm·K) | 1000~2000 | 열적 특성 |
| 열팽창계수(×10-6/℃) | 1(상온) | |
| 굴절률(590nm) | 2.4 | 광학적 특성 |
| 광선 투과율 | 225nm ~ 원적외선 | |
| 밴드 갭 폭(ev) | 5.47 | 전기적 특성 |
| 비저항(Ω·cm) | ＞1010 | |
| 전자이동도(cm2/V·s) | 4500 | |
| 홀 이동도(cm2/V·s) | 3800 | |
| 유전 상수 | 5.5 | 유전체 특성 |
| 유전 손실 | <2×10-4 |
회사 소개
우리는 전자, 광학, 광전자 및 기타 여러 분야에서 널리 사용되는 웨이퍼, 기판 및 맞춤형 광학 유리 부품으로 다양한 재료를 가공하는 것을 전문으로 합니다.우리는 또한 많은 국내 및 해외 대학, 연구 기관 및 기업과 긴밀히 협력하여 R&D 프로젝트를 위한 맞춤형 제품 및 서비스를 제공하고 있습니다.좋은 평판을 통해 모든 고객과 좋은 협력 관계를 유지하는 것이 우리의 비전입니다.
자주하는 질문
Q: 당신은 무역 회사입니까 아니면 제조업체입니까?
우리는 공장입니다.
Q: 배달 시간은 얼마나 걸립니까?
상품의 재고가 있는 경우 일반적으로 3-5일입니다.
또는 상품의 재고가 없는 경우 7-10일입니다. 수량에 따라 다릅니다.
Q: 샘플을 제공합니까?무료인가요 추가인가요?
예, 샘플을 무료로 제공할 수 있지만 운임은 지불하지 않습니다.
Q: 지불 조건은 무엇입니까?
결제 <=5000USD, 100% 선불.
Paymen >=5000USD, 미리 80% T/T, shippment 전에 균형.
