제품 상세 정보:
|
| 차원: | 10 x 10.5mm² | 두께: | 350 ±25um |
|---|---|---|---|
| 배향: | C 평면(0001) M축 방향 오프 각도 0.35 ±0.15° | TTV: | ≤ 10 um |
| 활: | - 10 um ≤ 활 ≤ 10 um | 대형 결함밀도: | 0cm⁻² |
| 사용가능 영역: | > 90% (에지 배제) | 상품 이름: | GaN 에피택셜 웨이퍼 |
| 강조하다: | 0.35 ± 0.15° GaN 단일 결정 기판 |
||

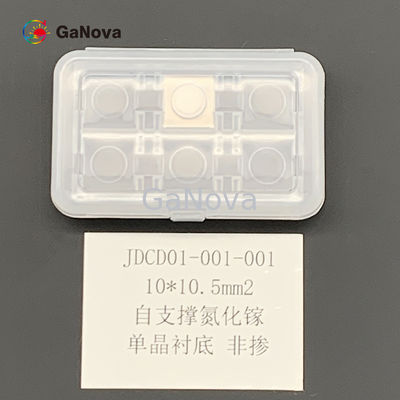

10*10.5mm2 C-표면은 n형 프리-스탠딩 갈륨-질소 단결정 기판 저항률을 도프하지 않았습니다 < 0="">
개관
조수석은 높은 수정같은, 좋은 균일성과 뛰어난 표면 품질입니다. GaN 기판은 LD 신청서들을 위해 사용됩니다 (보라색이고 푸르고 녹색인).
게다가, 개발은 전력과 고주파 전자 장치 응용을 위해 진행되었습니다.
| 10 Ｘ 10.5 mm2 프리-스탠딩 GaN 기판 | ||||
| 항목 | GaN-FS-C-U-S10 | GaN-FS-C-N-S10 | GaN-FS-C-SI-S10 |
발언 : |
| 차원 | 10 Ｘ 10.5 mm2 | |||
| 두께 | 350 ±25 um | |||
| 배향 | M-주축 0.35 ±0.15를 향하여' 각도에서 떨어져 있는 Ｃ 비행기 (0001) | |||
| 도전 타입 | n형 | n형 | 반 절연 | |
| 저항률(300K) | < 0=""> | < 0=""> | > 106 Ω·cm | |
| TTV | ≤ 10 um | |||
| 활 | - 10 um ≤ 활 ≤ 10 um | |||
| Ga 표면부 거칠기 | < 0=""> 또는 < 0=""> | |||
| 엔 표면부 거칠기 | 0.5 ~1.5 μm 선택 : 1~3 nm (미세 지면) ; < 0=""> | |||
| 전위 밀도 | 1 Ｘ 105에서부터 3 Ｘ 106 cm-2 (CL에 의해 계산되) | |||
| 대형 결함밀도 | 0 cm-2 | |||
| 사용가능 영역 | > 90% (에지 배제) | |||

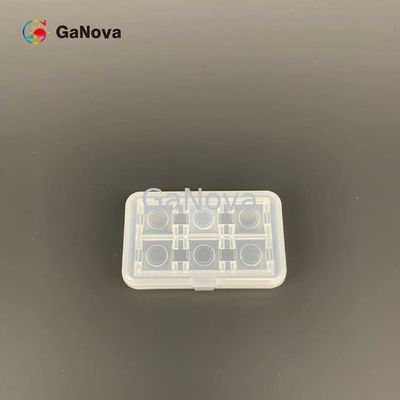

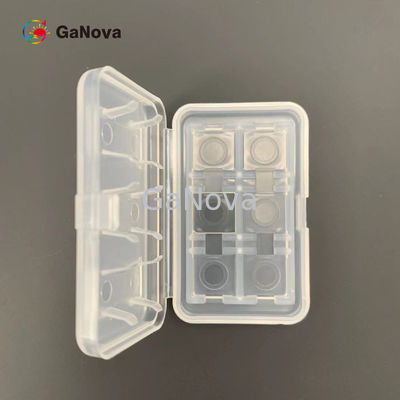

| 패키지 | 질소 분위기 하에 6 PCS 컨테이너의, 수업 100 클린 룸 환경에서 패키징됩니다 | |||
중국 (GB/T32282-2015)의 *National 표준
우리에 대하여
우리는 다양한 재료를 웨이퍼로 처리하는 것을 전문으로 합니다, 기판과 주문 제작된 광학유리 parts.components가 넓게 전자공학, 광학, 옵토 일렉트로닉스와 많은 다른 분야에 사용했습니다. 우리가 또한 밀접하게 많은 국내이고 해외 대학, 조사 기관과 회사와 함께 일했다고 그들의 연구 개발 사업을 위한 주문 제작된 제품 및 서비스가 규정합니다. 우리의 좋은 평판에 의해 우리의 모든 고객들과 협력의 좋은 관계를 유지하는 것은 우리의 비전입니다.
FAQ
큐 : 당신이 업체 또는 제조를 거래하고 있습니까 ?
우리는 공장입니다.
큐 : 오랫동안 당신의 배달 시간은 어떻습니까?
일반적으로 상품이 주식에 있다면 그것은 3-5 일입니다.
또는 상품이 주식에 없으면 그것은 7-10 일입니다, 양에 따른 중입니다.
큐 : 당신은 샘플을 제공합니까 ? 그것이 자유롭거나 여분입니까 ?
예, 우리는 자유 전하를 위한 샘플을 제공할 수 있지만, 화물의 비용을 지불하지 않습니다.
큐 : 당신의 결제 조건이 무엇입니까 ?
입금 <>
페이맨 >=5000USD, 사전에 80% 전신환, 시립먼트 앞에 있는 잔액.
