제품 상세 정보:
|
| 차원: | 50.8 ± 1 밀리미터 | 두께: | 350 ± 25μm |
|---|---|---|---|
| 배향 평판: | (1-100) ± 0.5˚, 16 ± 1 밀리미터 | 종속 정위 플랫: | (11-20) ± 3˚, 8 ± 1 밀리미터 |
| TTV: | ≤ 15μm | 활: | ≤ 20μm ≤ 40μm |
| 강조하다: | 2인치 GaN 싱글 크리스탈 기판,저항성 GaN 단일 결정 기판 |
||

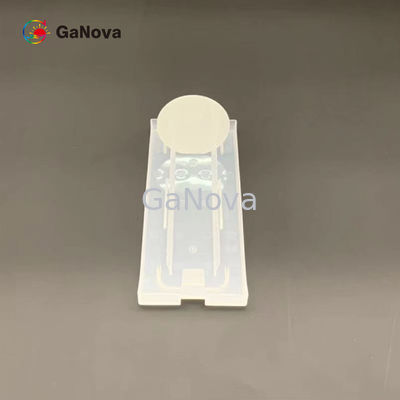

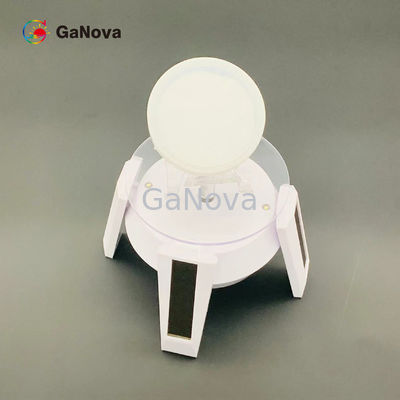

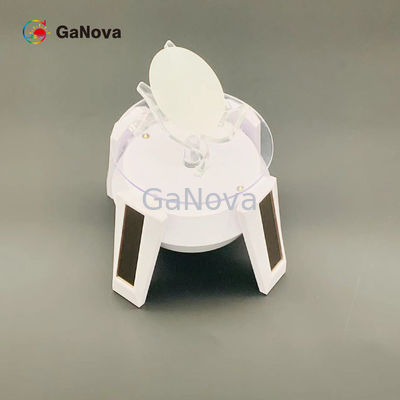

2인치 C면 Fe 도핑 SI형 독립형 GaN 단결정 기판 비저항 > 106Ω·cm RF 장치
개요
질화갈륨(GaN) 에피택셜 웨이퍼(에피 웨이퍼).실리콘 기판, 사파이어 기판, 실리콘 카바이드(SiC) 기판과 같은 다양한 기판의 GaN 고전자 이동도 트랜지스터(HEMT) 웨이퍼.우리는 RF 및 전력 애플리케이션을 위한 SiC 웨이퍼 상의 GaN을 제공합니다.
| 2인치 독립형 U-GaN/SI-GaN 기판 | |||||||
|
엑설런트 레벨(S) |
생산레벨(B) |
연구 레벨(B) |
가짜의 레벨(C) |
메모: (1) 사용 가능 영역: 에지 및 매크로 결함 제외 (2) 3점: 위치(2, 4, 5)의 미스컷 각도는 0.35 ± 0.15영형 |
|||
| S-1 | S-2 | A-1 | A-2 | ||||
| 치수 | 50.8 ± 1mm | ||||||
| 두께 | 350±25㎛ | ||||||
| 오리엔테이션 플랫 | (1-100) ± 0.5영형, 16±1mm | ||||||
| 보조 방향 평면 | (11-20) ± 3영형, 8 ± 1mm | ||||||
| 비저항(300K) |
N형의 경우 < 0.5Ω·cm(도핑되지 않음, GaN-FS-CU-C50) 또는 > 1 x 106반 절연용 Ω·cm(Fe 도핑, GaN-FS-C-SI-C50) |
||||||
| TTV | ≤ 15μm | ||||||
| 절하다 | ≤ 20μm ≤ 40μm | ||||||
| Ga 표면 거칠기 |
< 0.2nm(광택) 또는 < 0.3 nm(에피택시를 위한 연마 및 표면 처리) |
||||||
| N면 표면 거칠기 |
0.5~1.5㎛ 옵션: 1~3 nm(미세 접지);< 0.2nm(광택) |
||||||

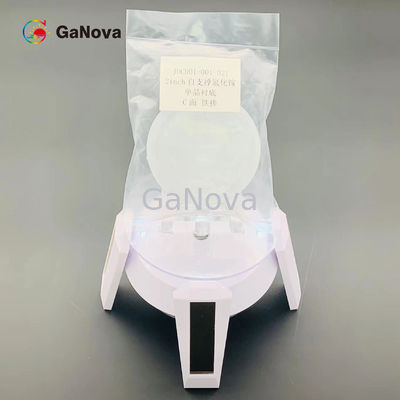

| 패키지 | 단일 웨이퍼 컨테이너의 클린룸에서 포장 | ||||||
| 사용 가능한 영역 | > 90% | >80% | >70% | ||||
| 전위 밀도 | <9.9x105센티미터-2 | <3x106센티미터-2 | <9.9x105센티미터-2 | <3x106센티미터-2 | <3x106센티미터-2 | ||
| 오리엔테이션:C 평면(0001) M축 방향 오프 각도 |
0.35 ± 0.15영형 (3점) |
0.35 ± 0.15영형 (3점) |
0.35 ± 0.15영형 (3점) |
||||
| 매크로 결함 밀도(구멍) | 0cm-2 | < 0.3cm-2 | 1cm 미만-2 | ||||
| 매크로 결함의 최대 크기 | < 700μm | < 2000μm | < 4000μm | ||||
회사 소개
우리는 전자, 광학, 광전자 및 기타 여러 분야에서 널리 사용되는 웨이퍼, 기판 및 맞춤형 광학 유리 부품으로 다양한 재료를 가공하는 것을 전문으로 합니다.우리는 또한 많은 국내 및 해외 대학, 연구 기관 및 기업과 긴밀히 협력하여 R&D 프로젝트를 위한 맞춤형 제품 및 서비스를 제공하고 있습니다.좋은 평판을 통해 모든 고객과 좋은 협력 관계를 유지하는 것이 우리의 비전입니다.
자주하는 질문
Q: 당신은 무역 회사입니까 아니면 제조업체입니까?
우리는 공장입니다.
Q: 배달 시간은 얼마나 걸립니까?
상품의 재고가 있는 경우 일반적으로 3-5일입니다.
또는 상품의 재고가 없는 경우 7-10일입니다. 수량에 따라 다릅니다.
Q: 샘플을 제공합니까?무료인가요 추가인가요?
예, 샘플을 무료로 제공할 수 있지만 운임은 지불하지 않습니다.
Q: 지불 조건은 무엇입니까?
결제 <=5000USD, 100% 선불.
Paymen >=5000USD, 미리 80% T/T, shippment 전에 균형.
