제품 상세 정보:
|
| 차원: | 50.80±0.10mm | 두께: | 430±10μm |
|---|---|---|---|
| 평평한 가장자리 너비: | 16±1.0mm | 평평한 가장자리 각도: | A면±0.2˚ |
| TTV: | ≤5μm | 활: | ≤-8~0μm |
| 전면 표면 거칠기: | ≤0.25nm | 뒷면 거칠기: | 0.8~1.2μm |
| 강조하다: | 16mm 패턴 사파이어 기판,pss 사파이어 430um,플랫 에지 패턴 사파이어 기판 |
||
편평한 가장자리 각 16±1.0mm에 의하여 모방되는 사파이어 기질 정면 거칠기 ≤0.25nm

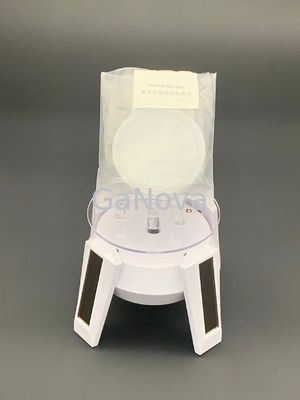

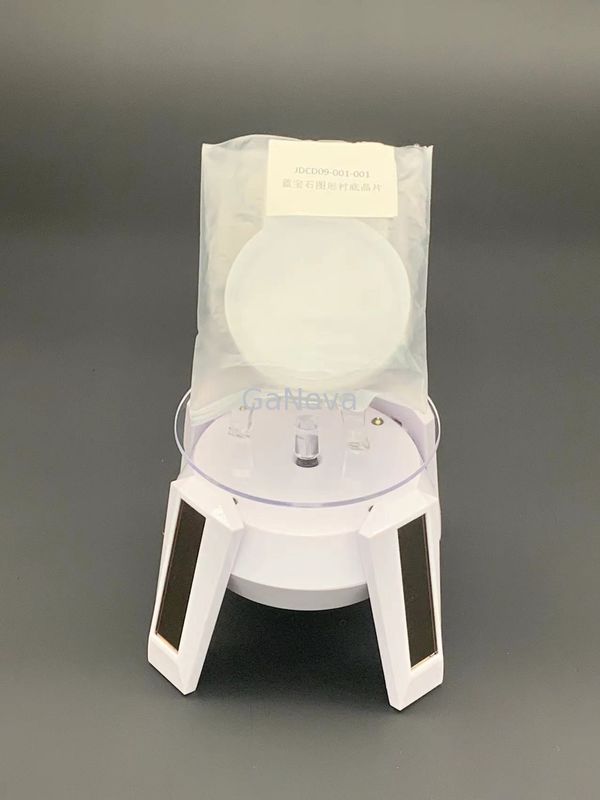

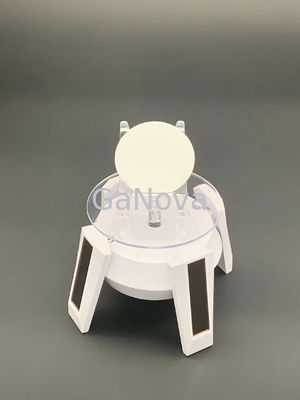

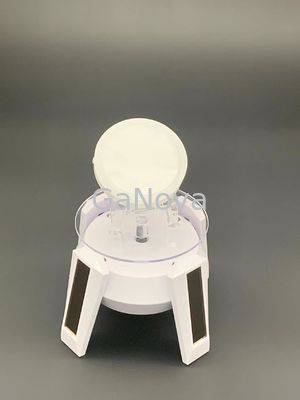

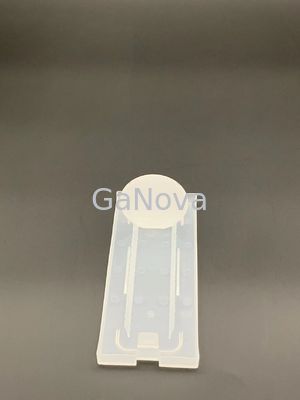

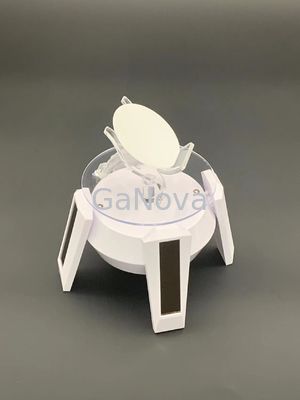

2inch 패턴 사파이어 기판, LED 칩, 기판 재료
PSS(Patterned Sapphire Substrates)는 GaN 결정 결함을 줄여 내부 양자 효율을 높이기 위해 제작되어 GaN 기반 LED에 사용됩니다.또한 반사 영역을 늘려 외부 양자 효율을 향상시킬 수 있습니다.
R면 사파이어 기판은 실리콘의 헤테로 에피택셜 증착에 선호됩니다.반도체, 마이크로파 및 마이크로 전자 IC 응용 제품의 제조에 사용됩니다.
| 2인치 패턴 사파이어 기판 | ||
| 안건 | 알2영형삼 |
|
| 치수 | 50.80±0.10mm | |
| 두께 | 430±10μm | |
| 평평한 가장자리 너비 |
16±1.0mm |
|
| 평평한 모서리 각도 | A면±0.2영형 | |
| TTV | ≤5μm | |
| 절하다 | ≤-8~0μm | |
| 전면 표면 거칠기 | ≤0.25nm | |
| 뒷면 거칠기 | 0.8~1.2μm | |
| 가장자리 | 둥근 | |
| 레이저 제작 | 뒤쪽에 | |
회사 소개
우리는 전자, 광학, 광전자 및 기타 여러 분야에서 널리 사용되는 웨이퍼, 기판 및 맞춤형 광학 유리 부품으로 다양한 재료를 가공하는 것을 전문으로 합니다.우리는 또한 많은 국내 및 해외 대학, 연구 기관 및 기업과 긴밀히 협력하여 R&D 프로젝트를 위한 맞춤형 제품 및 서비스를 제공하고 있습니다.좋은 평판을 통해 모든 고객과 좋은 협력 관계를 유지하는 것이 우리의 비전입니다.
자주하는 질문
Q: 당신은 무역 회사입니까 아니면 제조업체입니까?
우리는 공장입니다.
Q: 배달 시간은 얼마나 걸립니까?
상품의 재고가 있는 경우 일반적으로 3-5일입니다.
또는 상품의 재고가 없는 경우 7-10일입니다. 수량에 따라 다릅니다.
Q: 샘플을 제공합니까?무료인가요 추가인가요?
예, 샘플을 무료로 제공할 수 있지만 운임은 지불하지 않습니다.
Q: 지불 조건은 무엇입니까?
결제 <=5000USD, 100% 선불.
Paymen >=5000USD, 미리 80% T/T, shippment 전에 균형.
