| 두께: | 430±10μm | 평평한 가장자리 너비: | 16±1.0mm |
|---|---|---|---|
| TTV: | ≤5μm | 활: | ≤-8~0μm |
| 전면 표면 거칠기: | ≤0.25nm | 뒷면 거칠기: | 0.8~1.2μm |
| 강조하다: | UKAS는 사파이어 기판을 패턴화했습니다,al2o3 기판 430 um,무늬가 있는 사파이어 기판 OEM |
||
50.80±0.10mm은 사파이어 기판 평판 에지 각 A-Plane±0.2o를 패턴화했습니다
2 인치 무늬가 있는 사파이어 기판, LED 칩, 기판 물질
무늬가 있는 사파이어 빛 기판 기술과 갈륨-질소계 발광 다이오드의 효력 향상은 일반적으로 양쪽 광 제거 효율과 내부 양자 효율의 개선에 원인이 있습니다. 사파이어 기판에 만들어진 규칙적 패턴은 GaN/sapphire 인터페이스에 내부 전반사의 효과를 대응합니다.

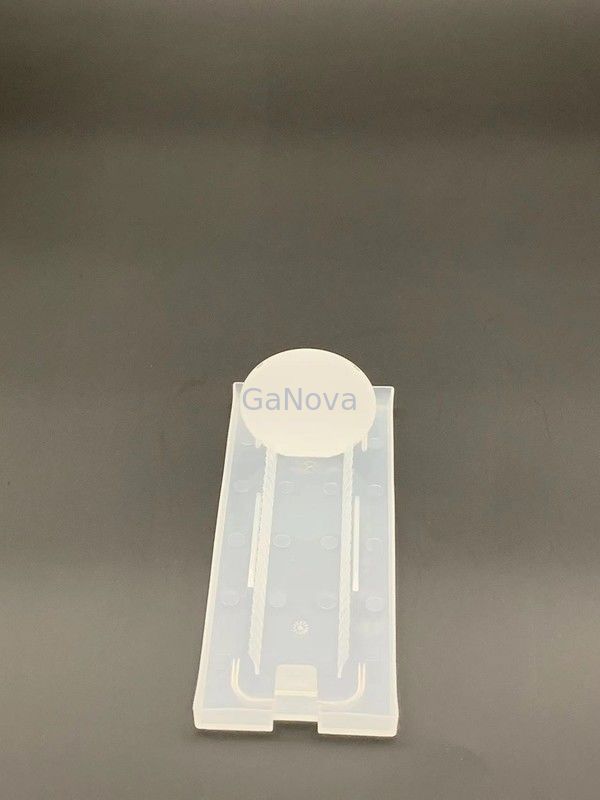

| 2 인치 무늬가 있는 사파이어 기판 | ||
| 항목 | Al2O3 |
|
| 차원 | 50.80±0.10mm | |
| 두께 | 430±10μm | |
| 평판 에지 폭 |
16±1.0mm |
|
| 평판 에지 각 | A-plane±0.2o | |
| TTV | ≤5μm | |
| 활 | ≤-8~0μm | |
| 전면 거칠기 | ≤0.25nm | |
| 뒷 표면 거칠기 | 0.8~1.2μm | |
| 모서리 | 라운드 | |
| 레이저 제작 | 뒤쪽 | |
