제품 상세 정보:
|
| 차원: | 5 Ｘ 10mm2 | 두께: | 350 ±25um |
|---|---|---|---|
| TTV: | ≤ 10 um | 활: | - 10um≤ 활 ≤10um |
| 대형 결함밀도: | 0cm⁻² | 사용가능 영역: | > 90% (에지 배제) |
| 강조하다: | 5*10mm2 GaN 단일 크리스탈 기판 |
||

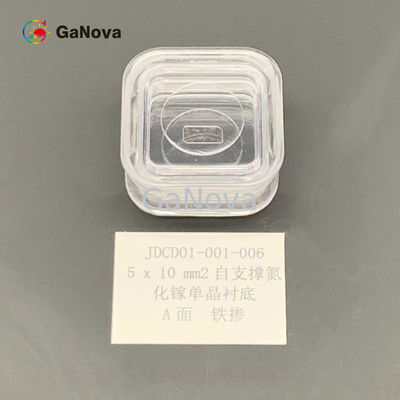

5*10mm2 A-표면은 SI-타입 프리-스탠딩 갈륨-질소 단결정체 기판 Resistivity > 106 Ω·cm RF 장치 웨이퍼를 도프하지 않았습니다
개관
딘 epi 웨이퍼는 모서리 MOS 장치를 이깨서 일반적으로 사용됩니다. 두꺼운 Epi 또는 다층 구조 에피택셜 웨이퍼는 전력을 제어하기 위해 주로 장치를 위해 사용되고 그들이 에너지 소비의 효율을 향상시키는데 기여하고 있습니다.
갈륨 나이트라이드 (GaN) 기판이 고품질 결정성 기판입니다. 그것은 수년 동안 개발된 원래 원래 HVPE 방식과 웨이퍼 처리 공정 기술로 만들어집니다. 조수석은 높은 수정같은, 좋은 균일성과 뛰어난 표면 품질입니다.
이러한 질화 갈륨 기판은 프로젝터 광원들과 전기 자동차를 위한 인버터와 다른 애플리케이션에 사용하기 위해 전례가 없는 울트라 브라이트 레이저 다이오드와 효율이 높은 전력 소자를 실현합니다.
| 표면 프리-스탠딩 GaN 기판 | ||||
| 항목 | 간-FS-A-U-S |
간-FS-A-N-S |
간-FS-A-SI-S |
순환 아크 각도 (Ｒ < 2="" mm=""> |
| 차원 | 5 Ｘ 10 mm2 | |||
| 두께 | 350 ±25 um | |||
| 배향 |
M-주축 0 ±0.5를 향하여' 각도에서 떨어져 있는 비행기 (11-20) C-주축 - 1 ±0.2'을 향한 각도에서 떨어져 있는 비행기 (11-20) |
|||
| 도전 타입 | n형 |
n형 |
반 절연 | |
| 저항률 (300K) | < 0=""> | < 0=""> | > 106 Ω·cm | |
| TTV | ≤ 10 um | |||
| 활 | - 10 um ≤ 활 ≤ 10 um | |||
| 전면 거칠기 |
< 0=""> 또는 < 0=""> |
|||
| 뒷 표면 거칠기 |
0.5 ~1.5 μm 선택 : 1~3 nm (미세 지면) ; < 0=""> |
|||
| 전위 밀도 | 1 Ｘ 105에서부터 3 Ｘ 106 cm-2 | |||
| 대형 결함밀도 | 0 cm-2 | |||
| 사용가능 영역 | > 90% (에지 배제) | |||

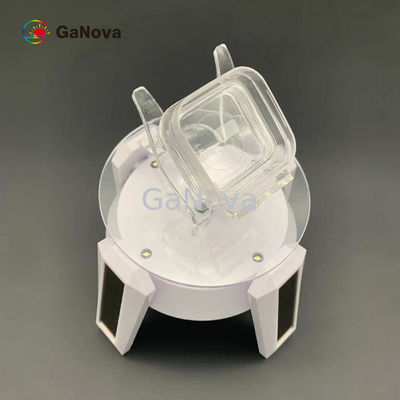

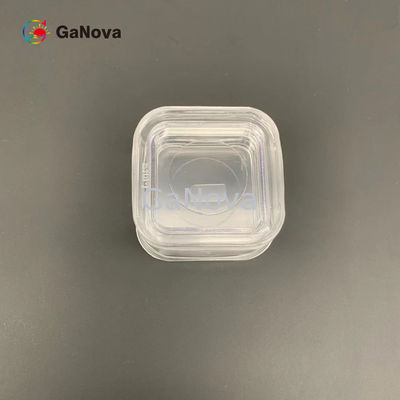

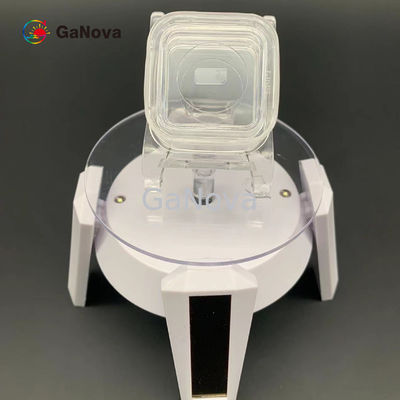

| 패키지 | 질소 분위기 하에 6 PCS 컨테이너의, 수업 100 클린 룸 환경에서 패키징됩니다 | |||
부록 : 미스컷 앵글의 다이어그램
δ1= 0 ±0.5' M-주축을 향한 각도에서 떨어져 있는 비행기 (11-20)는 0 ±0.5입니다'.
δ2= - 1 ±0.2' C-주축을 향한 각도에서 떨어져 있는 비행기 (11-20)는 - 1 ±0.2입니다'.
