제품 상세 정보:
|
| 상품 이름: | 프리-스탠딩 갈륨-질소 단결정체 기판 | 차원: | 5 x10mm2 |
|---|---|---|---|
| 두께: | 350 ±25um | TTV: | ≤ 10 um |
| 활: | - 10 um ≤ 활 ≤ 10 um | 전위 밀도: | From 1 x 10⁵to 3 x 10⁶cm⁻² |
| 강조하다: | 5x10.5mm2 GaN 에피택셜 웨이퍼,비도핑 에피택셜 웨이퍼 ISO,SP 페이스 GaN 에피택셜 웨이퍼 |
||

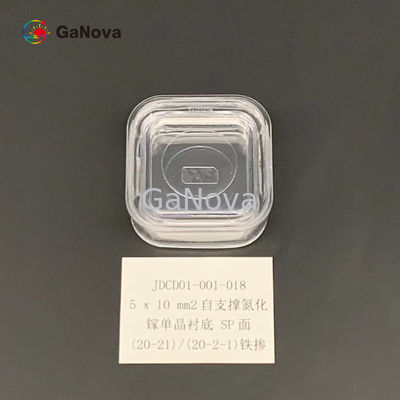

5*10mm2SP-face (20-21)/(20-2-1) 도핑되지 않은 SI 유형 독립형 GaN 단결정 기판 비저항 > 106Ω·cm RF 디바이스 웨이퍼
개요
다양한 유형의 생성적 적대 신경망(GAN)
DC GAN – Deep Convolutional GAN입니다....
조건부 GAN 및 무조건부 GAN(CGAN) - 조건부 GAN은 몇 가지 추가 매개변수가 사용되는 심층 학습 신경망입니다.
| (20-21)/(20-2-1) 에프ㅏCE 에프리-성ㅏ차나Ng GㅏN 보결성라티이자형에스 | ||||
| 안건 |
GaN-FS-SP-US |
GaN-FS-SP-NS |
GaN-FS-SP-SI-S |
비고: 앞면과 뒷면을 구별하기 위해 원호 각도(R < 2mm)를 사용합니다. |
| 치수 | 5×10mm2 | |||
| 두께 | 350 ±25µm | |||
| 정위 |
(20-21)/(20-2- 1) A축 방향 평면 이탈 각도 0 ±0.5° (20-21)/(20-2- 1) C축에 대한 평면 이탈 각도 - 1 ±0.2° |
|||
| 전도 유형 | N형 | N형 | 반절연 | |
| 비저항(300K) | < 0.1Ω·cm | < 0.05Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10µm | |||
| 절하다 | - 10µm ≤ BOW ≤ 10µm | |||
| 전면 표면 거칠기 |
< 0.2nm(광택); 또는 < 0.3 nm(에피택시를 위한 연마 및 표면 처리) |
|||
| 뒷면 거칠기 |
0.5~1.5㎛ 옵션: 1~3 nm(미세 접지);< 0.2nm(광택) |
|||
| 전위 밀도 | 1x10부터53 x 106센티미터-2 | |||
| 매크로 결함 밀도 | 0cm-2 | |||
| 사용 가능한 영역 | > 90%(가장자리 제외) | |||
| 패키지 | 클래스 100 클린룸 환경, 6개의 PCS 컨테이너, 질소 분위기에서 포장 | |||
부록: 미스 컷 각도 다이어그램
δ이면1= 0 ±0.5°이면 A축에 대한 (20-21)/(20-2-1) 평면 오프 각도는 0 ±0.5°입니다.
δ이면2= - 1 ±0.2°이면 (20-21)/(20-2-1) 평면에서 C축으로 향하는 각도는 -1 ±0.2°입니다.
회사 소개
우리는 전자, 광학, 광전자 및 기타 여러 분야에서 널리 사용되는 웨이퍼, 기판 및 맞춤형 광학 유리 부품으로 다양한 재료를 가공하는 것을 전문으로 합니다.우리는 또한 많은 국내 및 해외 대학, 연구 기관 및 기업과 긴밀히 협력하여 R&D 프로젝트를 위한 맞춤형 제품 및 서비스를 제공하고 있습니다.좋은 평판을 통해 모든 고객과 좋은 협력 관계를 유지하는 것이 우리의 비전입니다.
자주하는 질문
Q: 당신은 무역 회사입니까 아니면 제조업체입니까?
우리는 공장입니다.
Q: 배달 시간은 얼마나 걸립니까?
상품의 재고가 있는 경우 일반적으로 3-5일입니다.
또는 상품의 재고가 없는 경우 7-10일입니다. 수량에 따라 다릅니다.
Q: 샘플을 제공합니까?무료인가요 추가인가요?
예, 샘플을 무료로 제공할 수 있지만 운임은 지불하지 않습니다.
Q: 지불 조건은 무엇입니까?
결제 <=5000USD, 100% 선불.
Paymen >=5000USD, 미리 80% T/T, shippment 전에 균형.
