제품 상세 정보:
|
| 상품 이름: | 2 인치 프리-스탠딩 n-형 갈륨-질소 기판 | 차원: | 50.0 ±0.3mm |
|---|---|---|---|
| 두께: | 400 ± 30μm | 배향 평판: | (1- 100) ±0.1˚, 12.5 ± 1 밀리미터 |
| TTV: | ≤ 10 um | 활: | ≤ 20μm |
| 강조하다: | Ｃ 표면 GaN 기판,갈륨-질소 반도체 기판,실리콘 도핑된 갈륨-질소 기판 |
||

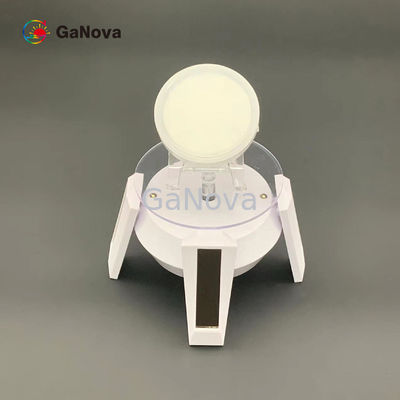

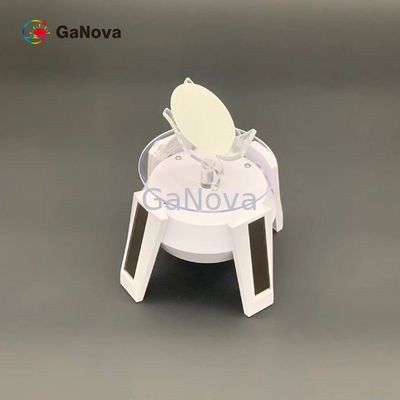

2 인치 C-표면 규소 도핑된 n형 프리-스탠딩 갈륨-질소 단결정 기판 저항률 < 0="">
개관
고항복 전압과 높은 포화속도와 하이 써말 스테빌리티를 포함하여 GaN은 전력 소자에 사용하기 위해 우수한 재료 특성을 가집니다. 크기 갈륨-질소 성장 기술의 최근 진보는 쇼트키 배리어 다이오드와 피-엔 정션 다이오드와 트렌치 금속 산화물 반도체 전계 효과 트렌지스터와 같은 수직 전력 디바이스의 개발을 촉진했습니다.
| 2 인치 프리-스탠딩 n-형 갈륨-질소 기판 | ||||||
|
생산 수준(P) |
조사(R) |
가상(D) |
기록 : (1) 5 점 : 5곳 위치들의 미스컷 앵글은 0.55 ±0.15o입니다 (2) 3 점 : 위치들의 미스컷 앵글은 (2, 4, 5)는 0.55 ±0.15o입니다 (3) 사용가능 영역 : 주변과 대형 결점 (홀)의 배제 |
|||
| P+ | Ｐ | Ｐ- | ||||
| 항목 | GaN-FS-C-N-C50-SSP | |||||
| 차원 | 50.0 ±0.3 밀리미터 | |||||
| 두께 | 400 ± 30 μm | |||||
| 배향 평판 | (1- 100) ±0.1o, 12.5 ± 1 밀리미터 | |||||
| TTV | ≤ 15 μm | |||||
| 활 | ≤ 20 μm | |||||
| 저항률 (300K) | n형을 위한 ≤ 0.02 Ω·cm (규소 도핑된) | |||||
| Ga 표면부 거칠기 | ≤ 0.3 nm (에피택시를 위한 닦고 표면 처리) | |||||
| 엔 표면부 거칠기 | 0.5 ~1.5 μm (일 측면은 광택이 났습니다) | |||||
| M-주축 (미스컷 앵글)을 향한 각도에서 떨어져 있는 Ｃ 비행기 (0001) |
0.55 ± 0.1o (5 점) |
0.55± 0.15o (5 점) |
0.55 ± 0.15o (3 점) |
|||
| 나사형 디스로케이션 밀도 | ≤ 7.5 Ｘ 105 cm-2 | ≤ 3 Ｘ 106 cm-2 | ||||
| 센터에서 Ф47 밀리미터에 블랙홀의 숫자와 맥스 사이즈 | 0 | ≤ 3@1000 μm | ≤ 12@1500 μm | ≤ 20@3000 μm | ||
| 사용가능 영역 | > 90% | >80% | >70% | |||

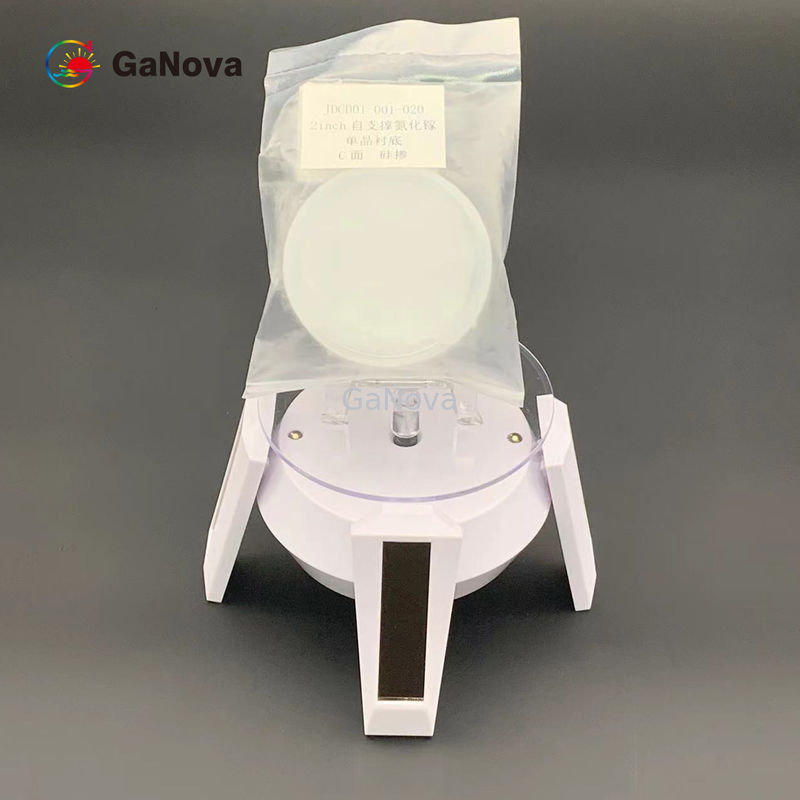

| 패키지 | 매엽 컨테이너에서 고청정실에서 패키징됩니다 | |||||
