제품 상세 정보:
|
| 밀도(g/cm3): | 3.515 | 영률(PGa): | 1050 |
|---|---|---|---|
| 상품 이름: | CVD 다이아몬드 기판 | 굴절률(590nm): | 2.4 |
| 광 투과율: | 225nm ~ 원적외선 | 밴드 갭 폭(ev): | 5.47 |
| 비저항(Ω·cm): | ＞10¹º | 전자 이동도(cm2/V·S): | 4500 |
| 강조하다: | CVD 다이아몬드 기판,CVD 다이아몬드 서브스트레이트 007 |
||

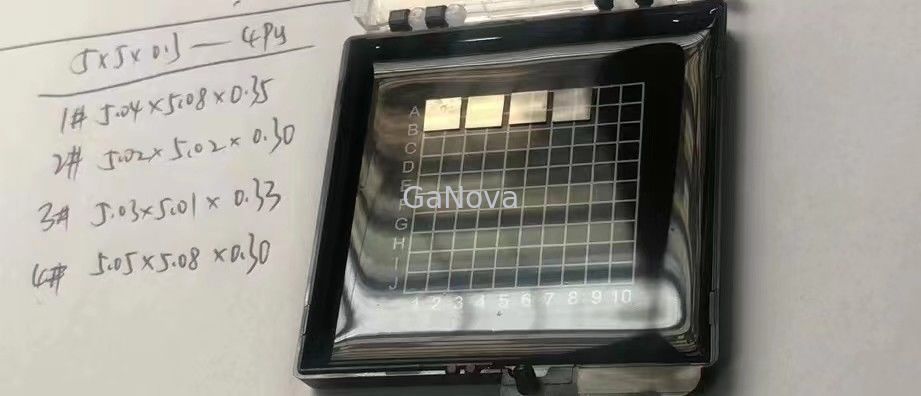

JDCD05-001-007 CVD 다이아몬드 기판
개관
다이아몬드는 종종 다른 재료와 비교하여 극단적 특성을 나타내는 독특한 재료입니다. 약 30년전 발견되어 플라즈마 화학 기상 증착 (CVD)에서 수소의 사용은 다양한 기판 물질 위의 필름 형성에서 다이아몬드의 성장과 코팅을 가능했습니다.
상술
| 특성 | 인조 다이아몬드 | |
| Density(g/cm3) | 3.515 | 고유한 성질 |
| 영의 기준(GaP) | 1050 |
기계적인 특성 |
| 견고성(GaP) |
70~120single 크리스탈 다결정질인 60~100 |
|
| 파괴강도 |
2.5-3GPasingle 크리스탈 다결정질인 200-1100MPa |
|
| 파괴 toughness(MPa·m1/2) | 1~8 | |
| 피르션 계수 | 0.1 | |
| 열 전도성(300K,Wm·K) | 1000~2200 | 열 속성 |
| 열 확장(×10-6/C)의 계수 | 1 (실온) | |
| 레르프랙티브 지수(590nm) | 2.4 | 광학의 특성 |
| 광 투과율 | 적외선 영역 넘어의에 대한 225nm | |
| 밴드 갭 폭(EV) | 5.47 | 전기적 성질 |
| 저항률(Ω·cm) | >1010 | |
| 전자 mobility(cm2/V·S) | 4500 | |
| 홀 mobility(cm2/V·S) | 3800 | |
| 유전체 상수 | 5.5 | 유전 특성 |
| 유전 손실 | <2×10-4 |
우리에 대하여
우리는 다양한 재료를 웨이퍼로 처리하는 것을 전문으로 합니다, 기판과 주문 제작된 광학유리 parts.components가 넓게 전자공학, 광학, 옵토 일렉트로닉스와 많은 다른 분야에 사용했습니다. 우리가 또한 밀접하게 많은 국내이고 해외 대학, 조사 기관과 회사와 함께 일했다고 그들의 연구 개발 사업을 위한 주문 제작된 제품 및 서비스가 규정합니다. 우리의 좋은 평판에 의해 우리의 모든 고객들과 협력의 좋은 관계를 유지하는 것은 우리의 비전입니다.
FAQ
큐 : 당신이 업체 또는 제조를 거래하고 있습니까 ?
우리는 공장입니다.
큐 : 오랫동안 당신의 배달 시간은 어떻습니까?
일반적으로 상품이 주식에 있다면 그것은 3-5 일입니다.
또는 상품이 주식에 없으면 그것은 7-10 일입니다, 양에 따른 중입니다.
큐 : 당신은 샘플을 제공합니까 ? 그것이 자유롭거나 여분입니까 ?
예, 우리는 자유 전하를 위한 샘플을 제공할 수 있지만, 화물의 비용을 지불하지 않습니다.
큐 : 당신의 결제 조건이 무엇입니까 ?
입금 <>
페이맨 >=5000USD, 사전에 80% 전신환, 시립먼트 앞에 있는 잔액.
