제품 상세 정보:
|
| 차원: | 10 x 10.5mm² | 두께: | 350 ±25um |
|---|---|---|---|
| 상품 이름: | 갈륨-질소 단결정체 기판 | 활: | - 10 um ≤ 활 ≤ 10 um |
| 대형 결함밀도: | 0cm⁻² | 사용가능 영역: | > 90% (에지 배제) |
| 강조하다: | 도핑되지 않은 GaN 에피택셜 웨이퍼,단결정 n형 웨이퍼,10 x 10.5 mm2 GaN 에피택셜 웨이퍼 |
||

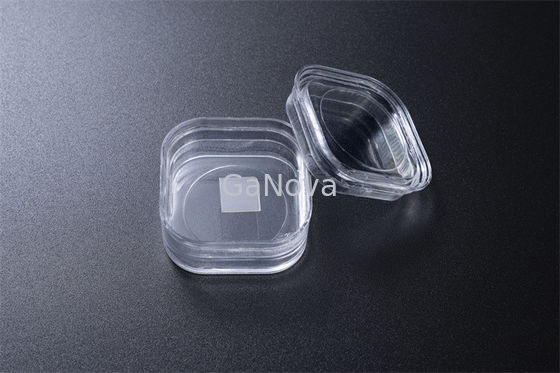

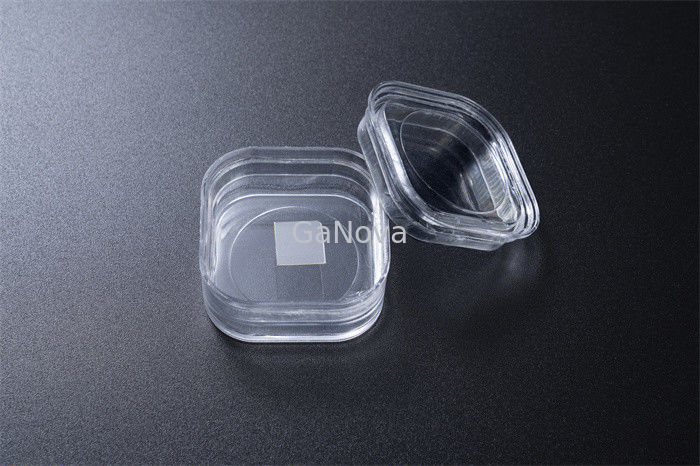

10*10.5mm² C-면 도핑되지 않은 n형 독립형 GaN 단결정 기판 비저항 < 0.1 Ω·cm 전원 장치/레이저
개요
질화 갈륨(GaN) 기판은 고품질 단결정 기판입니다.독자적인 HVPE 공법과 다년간 독자적으로 개발해 온 웨이퍼 가공 기술로 만들어집니다.특징은 높은 결정질, 우수한 균일성 및 우수한 표면 품질입니다.GaN 기판은 LD 애플리케이션(보라색, 파란색 및 녹색)에 사용됩니다.
또한 전력 및 고주파 전자소자 응용을 위한 개발도 진행되고 있다.
| 10 x 10.5mm2독립형 GaN 기판 | ||||
| 안건 | GaN-FS-CU-S10 | GaN-FS-CN-S10 | GaN-FS-C-SI-S10 |
비고: |
| 치수 | 10 x 10.5mm2 | |||
| 두께 | 350 ±25µm | |||
| 정위 | C 평면(0001) M축 방향 오프 각도 0.35 ±0.15° | |||
| 전도 유형 | N형 | N형 | 반절연 | |
| 비저항(300K) | < 0.1Ω·cm | < 0.05Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10µm | |||
| 절하다 | - 10µm ≤ BOW ≤ 10µm | |||
| Ga 표면 거칠기 | < 0.2nm(광택) 또는 < 0.3 nm(에피택시를 위한 연마 및 표면 처리) |
|||
| N면 표면 거칠기 | 0.5~1.5㎛ 옵션: 1~3 nm(미세 접지);< 0.2nm(광택) |
|||
| 전위 밀도 | 1x10부터53 x 106센티미터-2(CL로 계산)* | |||
| 매크로 결함 밀도 | 0cm-2 | |||
| 사용 가능한 영역 | > 90%(가장자리 제외) | |||
| 패키지 | 클래스 100 클린룸 환경, 6개의 PCS 컨테이너, 질소 분위기에서 포장 | |||
*중국 국가 표준(GB/T32282-2015)
