제품 상세 정보:
|
| 상품 이름: | 2 인치 프리-스탠딩 n-형 갈륨-질소 기판 | 차원: | 50.0 ±0.3mm |
|---|---|---|---|
| 두께: | 400 ± 30μm | 배향 평판: | (1- 100) ±0.1˚, 12.5 ± 1 밀리미터 |
| TTV: | ≤ 10 um | 활: | ≤ 20μm |
| 강조하다: | GaN 단결정 기판,간 에피 웨이퍼 400um,UKAS 단결정 기판 |
||
2인치 C면 Si 도핑 n형 독립형 GaN 단결정 기판 비저항 < 0.05 Ω·cm 전력 소자/레이저 웨이퍼
개요
이러한 장치를 제조하는 데 사용되는 주요 방법 중 하나는 1015 cm-3 이하 정도의 낮은 잔류 불순물 농도를 갖는 가벼운 n형 GaN 도핑입니다.집중적인 연구 노력에도 불구하고 GaN 기반 전력 장치의 성능은 미성숙한 에피택셜 성장 프로세스로 인해 여전히 불충분했습니다.
| 2인치 독립형 N-GaN 기판 | ||||||
|
생산 수준(피) |
아르 자형이자형에스귀시간(아르 자형) |
가짜의(디) |
메모: (1) 5개 지점: 5개 지점의 미스 컷 각도는 0.55 ±0.15입니다.영형 (2) 3점: 위치(2, 4, 5)의 미스컷 각도는 0.55 ±0.15영형 (3) 사용 가능 영역: 주변 및 매크로 결함(홀) 제외 |
|||
| P+ | 피 | 피- | ||||
| 안건 | GaN-FS-CN-C50-SSP | |||||
| 치수 | 50.0 ±0.3mm | |||||
| 두께 | 400±30㎛ | |||||
| 오리엔테이션 플랫 | (1-100) ±0.1영형,12.5±1mm | |||||
| TTV | ≤ 15μm | |||||
| 절하다 | ≤ 20μm | |||||
| 비저항(300K) | N형(Si 도핑)의 경우 ≤ 0.02Ω·cm | |||||
| Ga 표면 거칠기 | ≤ 0.3 nm(에피택시용 연마 및 표면 처리) | |||||
| N면 표면 거칠기 | 0.5~1.5μm(단면연마) | |||||
| C 평면(0001) M축 방향으로 벗어난 각도(미스컷 각도) |
0.55±0.1영형 (5점) |
0.55± 0.15영형 (5점) |
0.55 ± 0.15영형 (3점) |
|||
| 스레딩 전위 밀도 | ≤ 7.5 x 105센티미터-2 | ≤ 3 x 106센티미터-2 | ||||
| 중앙의 Ф47mm 구멍 수 및 최대 크기 | 0 | ≤ 3@1000μm | ≤ 12@1500μm | ≤ 20@3000μm | ||
| 사용 가능한 영역 | > 90% | >80% | >70% | |||

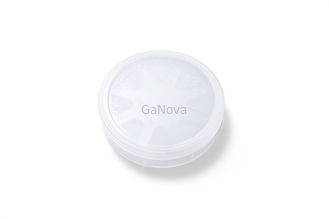

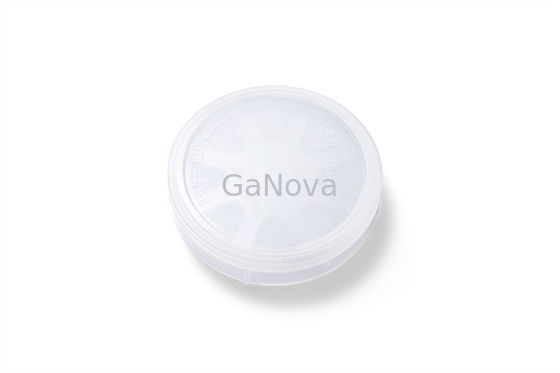

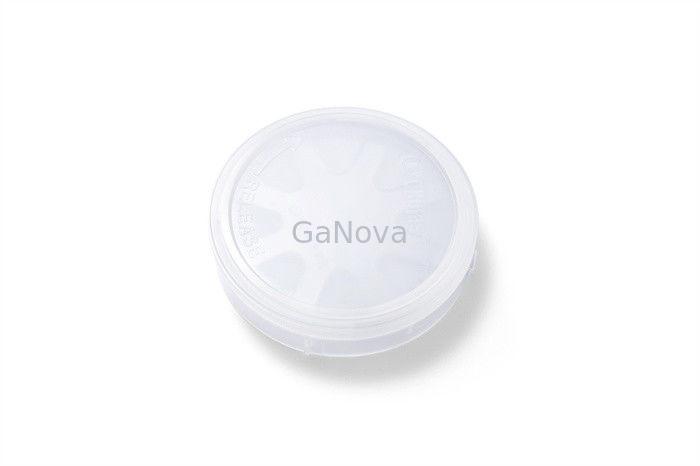

| 패키지 | 단일 웨이퍼 컨테이너의 클린룸에서 포장 | |||||
