0.5A 레이저 다이오드는 사고 방식 915nm 표면 부착을 출력하는 레이저를 자릅니다

0.5A 레이저 다이오드는 사고 방식 915nm 표면 부착을 출력하는 레이저를 자릅니다
0.5A 레이저 다이오드는 사고 방식 915nm 표면 부착을 출력하는 레이저를 자릅니다

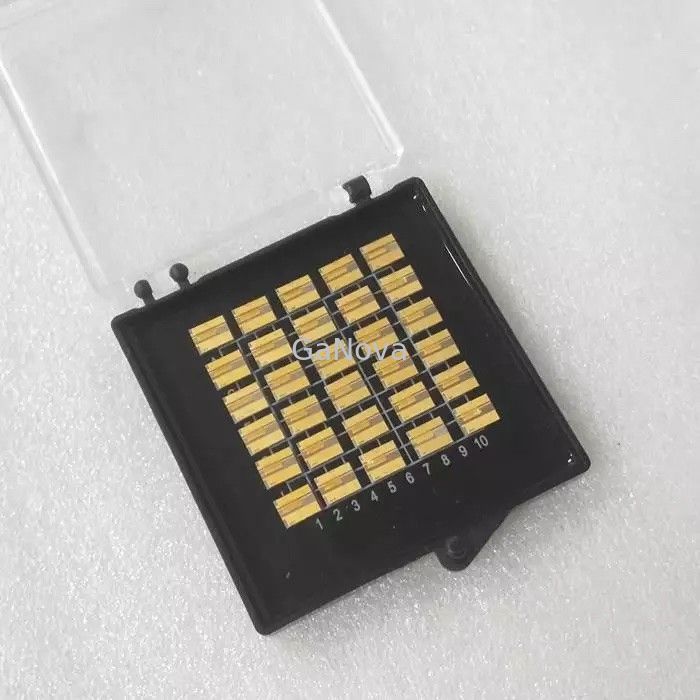

큰 이미지 :  0.5A 레이저 다이오드는 사고 방식 915nm 표면 부착을 출력하는 레이저를 자릅니다

제품 상세 정보:
원래 장소: 스초우 중국
브랜드 이름: GaNova
결제 및 배송 조건:
포장 세부 사항: 클래스 10000 클린룸 환경에서 25개 카세트 또는 단일 웨이퍼 컨테이너로 진공 포장합니다.
지불 조건: 전신환

0.5A 레이저 다이오드는 사고 방식 915nm 표면 부착을 출력하는 레이저를 자릅니다

설명
타입: 레이저 다이오드 애플리케이션: 레이저 인쇄
패키지 형태: 표면 실장, 표준 패키지 작동 온도: 15-55℃
사고 방식: 915nm 출력 전원: 10
슬로프 효율성: 1.0W/A 이미 터 크기: 94μm
임계 전류: 0.5A 전력 변환 효율: 58%
강조하다:

0.5A 레이저 다이오드는 자릅니다

,

서브마운트 레이저 다이오드 위의 915nm 칩

,

10W 레이저 다이오드는 자릅니다

사고 방식 915nm 표면 부착 표준 패키지를 출력하는 0.5A 레이저다이오드 칩 레이저

서브마운트 디자인 위의 915nm 10W COS 다이오드 레이저 칩

물질은 웨이퍼 본딩 기술에 의해 통합될 수 있고, 좋은 결정성에 원인이 있는 1.3과 1.5 μm 파장과 상대적 저암전류에 있는 큰 흡수로, 게르마늄에 뛰어난 특성을 가집니다. 이것은 저전력인 작동과 소형 장치 크기를 가능하게 합니다. 본 논문에서, 온칩 조명 공급원들과 광검출기는 Si 도파관과 통합되고 온칩으로 광학 전송 링크가 이러한 성분을 결합시킴으로써 증명됩니다.

광학적입니다
중심 파장
915nm
출력 전원
10W
스펙트럼 폭 FWHM
≤6nm
경사 효율
1.0W/A
고정 축 분기
60Deg
슬로우 축 분기
11Deg
평광 방식
TE
방출기 크기
94 um
전기적입니다
문턱 전류
0.5A
동작 전류
12A
동작 전압
1.65V
전력 변환 효율
58%
열식
작동 온도
15-55C
저장 온도
-30-70C
사고 방식 임시. 계수
0.3nm/C
그림

0.5A 레이저 다이오드는 사고 방식 915nm 표면 부착을 출력하는 레이저를 자릅니다 0

FAQ

Q1 : 당신이 어떠한 결제 방법을 지원합니까?
당신의 선택을 위한, 전신환과 웨스턴 유니온

Q2 : 얼마나 오래 나는 패키지를 받을 수 있습니까?
정상적으로 1-2 주 페덱스, DHL 익스프레스, 업, TNT

Q3 : 생산 소요 시간이 무엇입니까?
표준품은 주가에 모두 있습니다. 근무일 3~4 이내에 익스프레스를 통해 운반하기. 주문 제작된 스택은 15 근무일을 필요로 합니다.

Q4 : 당신이 업체 또는 제조를 거래하고 있습니까?
우리는 11이지 경험 이상을 가지고 제조이고, 또한 기술적 해결책을 모든 고객들에게 제공합니다.

Q5 : 당신의 품질을 보증하시겠습니까?
물론, 우리는 중국에 최고 유명한 제조들 중 하나입니다. 우리를 위한 품질은 가장 중요사항입니다, 우리가 평판에 큰 값을 부여했습니다. 최상품은 항상 우리의 원리입니다.
