94 um 레이저다이오드 칩 경사 효율 1.0W/A 사고 방식 915nm

인증
중국 Shanghai GaNova Electronic Information Co., Ltd. 인증
제가 지금 온라인 채팅 해요

94 um 레이저다이오드 칩 경사 효율 1.0W/A 사고 방식 915nm

94 um 레이저다이오드 칩 경사 효율 1.0W/A 사고 방식 915nm
94 um 레이저다이오드 칩 경사 효율 1.0W/A 사고 방식 915nm

큰 이미지 :  94 um 레이저다이오드 칩 경사 효율 1.0W/A 사고 방식 915nm

제품 상세 정보:
원래 장소: 스초우 중국
브랜드 이름: GaNova
결제 및 배송 조건:
포장 세부 사항: 클래스 10000 클린룸 환경에서 25개 카세트 또는 단일 웨이퍼 컨테이너로 진공 포장합니다.
지불 조건: 전신환

94 um 레이저다이오드 칩 경사 효율 1.0W/A 사고 방식 915nm

설명
타입: 레이저 다이오드 패키지 형태: 표면 실장, 표준 패키지
사고 방식: 915nm 출력 전원: 10
슬로프 효율성: 1.0W/A 이미 터 크기: 94μm
임계 전류: 0.5A 전력 변환 효율: 58%
강조하다:

94 um 레이저다이오드 칩

,

고전력 레이저다이오드 칩

,

1.0W/A 레이저다이오드 칩

94μm 레이저다이오드 칩 경사 효율 1.0W/A 사고 방식 915nm

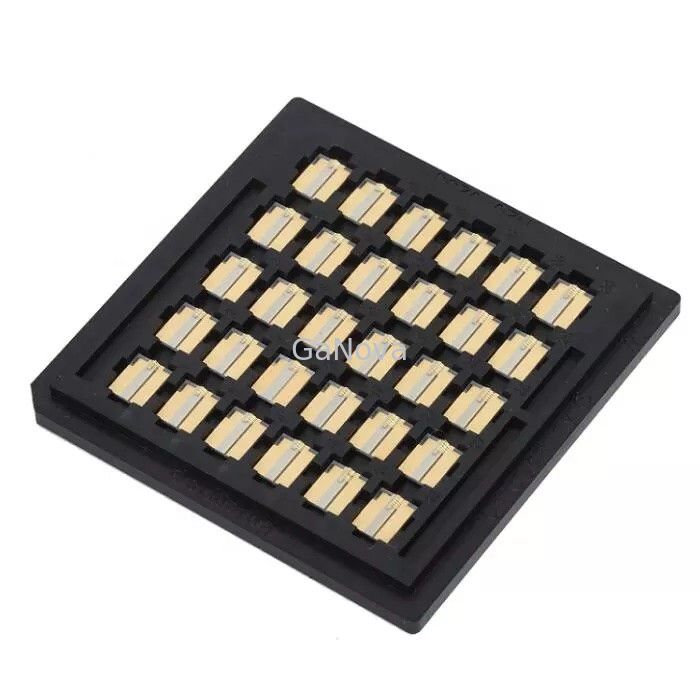

서브마운트 디자인 위의 915nm 10W COS 다이오드 레이저 칩

저 전력 소모를 위해 레이저 다이오드 (LD)로부터의 생산이 효율적으로 광학 파장가이드에 결합된다는 것이 필수적이고 스폿사이즈 변환기 (SSC)와 함께, 에버네슨트 결합과 맞대기 이음 결합과 같은 문학에서 보고된 여러 접근법이 있습니다.

그러나, 높은 작동 온도에 있는 안정적 레이징 작전은 레이저 성능에 조명 공급원들이 일반적으로 부족한 방열을 가지고 있는 유전 절연 재료에 통합되고, 퇴보로 이어지는 이후 문제가 됩니다. 광검출기 (PDs)는 온칩 통합 기술을 위한 또한 주요한 부품이고 혼합 물질 시스템과 게르마늄 (Ge)는 둘 다 성공적으로 검출기 소재로 사용되었습니다.

광학적입니다
중심 파장
915nm
출력 전원
10W
스펙트럼 폭 FWHM
≤6nm
경사 효율
1.0W/A
고정 축 분기
60Deg
슬로우 축 분기
11Deg
평광 방식
TE
방출기 크기
94 um
전기적입니다
문턱 전류
0.5A
동작 전류
12A
동작 전압
1.65V
전력 변환 효율
58%
열식
작동 온도
15-55C
저장 온도
-30-70C
사고 방식 임시. 계수
0.3nm/C
그림

94 um 레이저다이오드 칩 경사 효율 1.0W/A 사고 방식 915nm 0

FAQ

Q1 : 당신이 어떠한 결제 방법을 지원합니까?
당신의 선택을 위한, 전신환과 웨스턴 유니온

Q2 : 얼마나 오래 나는 패키지를 받을 수 있습니까?
정상적으로 1-2 주 페덱스, DHL 익스프레스, 업, TNT

Q3 : 생산 소요 시간이 무엇입니까?
표준품은 주가에 모두 있습니다. 근무일 3~4 이내에 익스프레스를 통해 운반하기. 주문 제작된 스택은 15 근무일을 필요로 합니다.

Q4 : 당신이 업체 또는 제조를 거래하고 있습니까?
우리는 11이지 경험 이상을 가지고 제조이고, 또한 기술적 해결책을 모든 고객들에게 제공합니다.

Q5 : 당신의 품질을 보증하시겠습니까?
물론, 우리는 중국에 최고 유명한 제조들 중 하나입니다. 우리를 위한 품질은 가장 중요사항입니다, 우리가 평판에 큰 값을 부여했습니다. 최상품은 항상 우리의 원리입니다.
