제품 소개레이저다이오드 칩

문턱 전류 0.5A 레이저 다이오드 칩 전력 변환 효율 58%

인증
중국 Shanghai GaNova Electronic Information Co., Ltd. 인증
제가 지금 온라인 채팅 해요

문턱 전류 0.5A 레이저 다이오드 칩 전력 변환 효율 58%

문턱 전류 0.5A 레이저 다이오드 칩 전력 변환 효율 58%
문턱 전류 0.5A 레이저 다이오드 칩 전력 변환 효율 58%

큰 이미지 :  문턱 전류 0.5A 레이저 다이오드 칩 전력 변환 효율 58%

제품 상세 정보:
원래 장소: 스초우 중국
브랜드 이름: GaNova
결제 및 배송 조건:
포장 세부 사항: 클래스 10000 클린룸 환경에서 25개 카세트 또는 단일 웨이퍼 컨테이너로 진공 포장합니다.
지불 조건: 전신환

문턱 전류 0.5A 레이저 다이오드 칩 전력 변환 효율 58%

설명
타입: 레이저 다이오드 애플리케이션: 레이저 인쇄
패키지 형태: 표면 실장, 표준 패키지 작동 온도: 15-55℃
사고 방식: 915nm 이미 터 크기: 94μm
임계 전류: 0.5A 전력 변환 효율: 58%
강조하다:

0.5A 레이저 다이오드 칩

,

915nm 다이오드 칩

,

레이저 다이오드 칩 10W

문턱 전류 0.5A 레이저 다이오드 칩 전력 변환 효율 58%

915nm 10W COS 다이오드 레이저 칩 온 서브마운트 설계




실리콘 나노와이어 도파관과 레이저 다이오드 및 광검출기의 온칩 통합이 시연됩니다.GaInNAs/GaAs 레이저 다이오드를 실리콘 기판에 직접 플립칩 결합함으로써 효율적인 방열이 실현되었고 최고 132K의 특성 온도가 달성되었습니다.레이저-도파관 결합을 위한 스폿 크기 변환기가 60% 이상의 효율로 사용되었습니다.



광검출기는 InGaAs/InP 웨이퍼를 실리콘 도파관에 직접 결합하고 금속-반도체-금속 구조를 형성하여 0.74 A/W의 높은 응답성을 제공함으로써 제작되었습니다.레이저 다이오드와 광 검출기 모두 단일 실리콘 도파관과 통합되어 완전한 온칩 광 전송 링크를 시연했습니다.





광학
중심 파장
915nm
출력 파워
10W
스펙트럼 폭 FWHM
≤6nm
슬로프 효율성
1.0W/A
빠른 축 분기
60도
느린 축 발산
11도
편광 모드
이미 터 크기
94um
전기 같은
임계 전류
0.5A
작동 전류
12A
작동 전압
1.65V
전력 변환 효율
58%
열의
작동 온도
15-55℃
보관 온도
-30-70℃
파장 임시 직원.계수
0.3nm/℃
그림

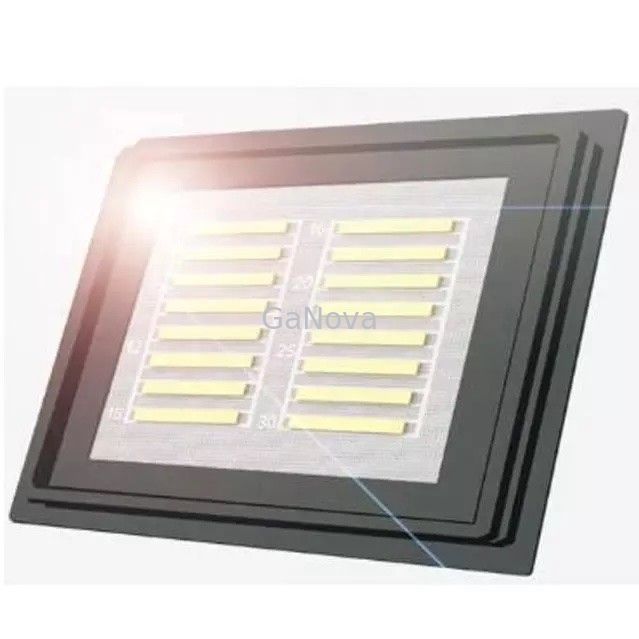

문턱 전류 0.5A 레이저 다이오드 칩 전력 변환 효율 58% 0



자주하는 질문

Q1: 어떤 지불 방법을 지원합니까?
당신의 선택을 위한 T/T와 서부 동맹

Q2: 패키지를 얼마나 오래 받을 수 있습니까?
일반적으로 1-2주 페덱스, DHL 익스프레스, UPS, TNT



Q3: 리드타임은 무엇입니까?
표준 제품은 모두 재고가 있습니다.영업일 기준 3~4일 이내에 Express를 통해 배송됩니다.맞춤형 스택은 근무일 기준 15일이 필요합니다.

Q4: 당신은 무역 회사입니까 아니면 제조업체입니까?
우리는 11년 이상의 경험을 가진 제조업체이며 모든 고객에게 기술 솔루션을 제공합니다.

Q5: 품질을 보장할 수 있습니까?
물론, 우리는 중국에서 가장 유명한 제조업체 중 하나입니다.우리에게 품질은 가장 중요한 것입니다. 우리는 명성에 높은 가치를 부여합니다.최고의 품질은 항상 우리의 원칙입니다.


연락처 세부 사항
Shanghai GaNova Electronic Information Co., Ltd.

담당자: Xiwen Bai (Ciel)

전화 번호: +8613372109561

회사에 직접 문의 보내기 (0 / 3000)
