제품 상세 정보:
|
| 상품 이름: | 프리-스탠딩 갈륨-질소 단결정체 기판 | 두께: | 350 ±25um |
|---|---|---|---|
| TTV: | ≤ 10 um | 활: | - 10 um ≤ 활 ≤ 10 um |
| 전위 밀도: | From 1 x 10⁵ to 3 x 10⁶cm⁻² | 대형 결함밀도: | 0cm⁻² |
| 강조하다: | GaN 에피택셜 웨이퍼 SI 유형,5x10.5mm2 gan 에피 웨이퍼,5x10.5mm2 GaN 에피택셜 웨이퍼 |
||

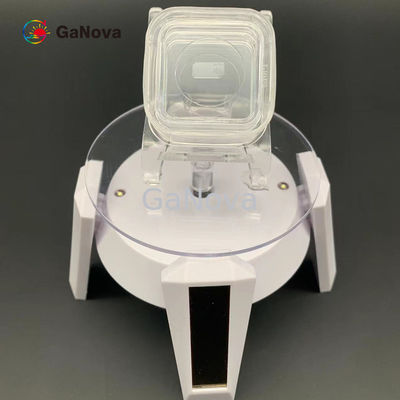

5*10mm2독립형 GaN 단결정 기판(20-21)/(20-2-1) 도핑되지 않은 SI 유형
5*10mm2SP-면 (20-21)/(20-2-1) 도핑되지 않은 SI형 독립형 GaN 단결정 기판 비저항 > 106Ω·cm RF 디바이스 웨이퍼
개요
질화 갈륨은 고전력, 고주파 반도체 응용 분야에 사용되는 반도체 기술입니다.질화 갈륨은 다양한 고전력 구성 요소에 대해 GaAs 및 실리콘보다 우수한 몇 가지 특성을 나타냅니다.이러한 특성에는 더 높은 항복 전압과 더 나은 전기 저항이 포함됩니다.
| (20-21)/(20-2-1) 에프ㅏCE 에프리-성ㅏ차나Ng GㅏN 보결성라티이자형에스 | ||||
| 안건 |
GaN-FS-SP-US |
GaN-FS-SP-NS |
GaN-FS-SP-SI-S |
비고: 앞면과 뒷면을 구별하기 위해 원호 각도(R < 2mm)를 사용합니다. |
| 치수 | 5×10mm2 | |||
| 두께 | 350 ±25µm | |||
| 정위 |
(20-21)/(20-2- 1) A축 방향 평면 이탈 각도 0 ±0.5° (20-21)/(20-2- 1) C축에 대한 평면 이탈 각도 - 1 ±0.2° |
|||
| 전도 유형 | N형 | N형 | 반절연 | |
| 비저항(300K) | < 0.1Ω·cm | < 0.05Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10µm | |||
| 절하다 | - 10µm ≤ BOW ≤ 10µm | |||
| 전면 표면 거칠기 |
< 0.2nm(광택); 또는 < 0.3 nm(에피택시를 위한 연마 및 표면 처리) |
|||
| 뒷면 거칠기 |
0.5~1.5㎛ 옵션: 1~3 nm(미세 접지);< 0.2nm(광택) |
|||
| 전위 밀도 | 1x10부터53 x 106센티미터-2 | |||
| 매크로 결함 밀도 | 0cm-2 | |||
| 사용 가능한 영역 | > 90%(가장자리 제외) | |||
| 패키지 | 클래스 100 클린룸 환경, 6개의 PCS 컨테이너, 질소 분위기에서 포장 | |||
부록: 미스 컷 각도 다이어그램
δ이면1= 0 ±0.5°이면 A축에 대한 (20-21)/(20-2-1) 평면 오프 각도는 0 ±0.5°입니다.
δ이면2= - 1 ±0.2°이면 (20-21)/(20-2-1) 평면에서 C축으로 향하는 각도는 -1 ±0.2°입니다.
