| 상품 이름: | DAD3350 자동 다이싱 쏘 | 최대 공작물 크기: | Φ8인치 (250mm × 250mm, Φ300mm 사용자 지정 사양) |
|---|---|---|---|
| 애플리케이션: | 1.8kW, 2.2kW | 기계 치수(W×D×H)mm: | 900 × 1,050 × 1,800 |
| 성능: | 스테이블 | 기계 하중: | 약. 1,200kg |
| X축 절단 범위: | 260 밀리미터 | X축 절삭 속도: | 0.1 ~ 600mm/s |
| 강조하다: | 웨이퍼 다이싱 머신 250mm × 250mm,8인치 웨이퍼 슬라이싱 머신,웨이퍼 다이싱 머신 300mm |
||

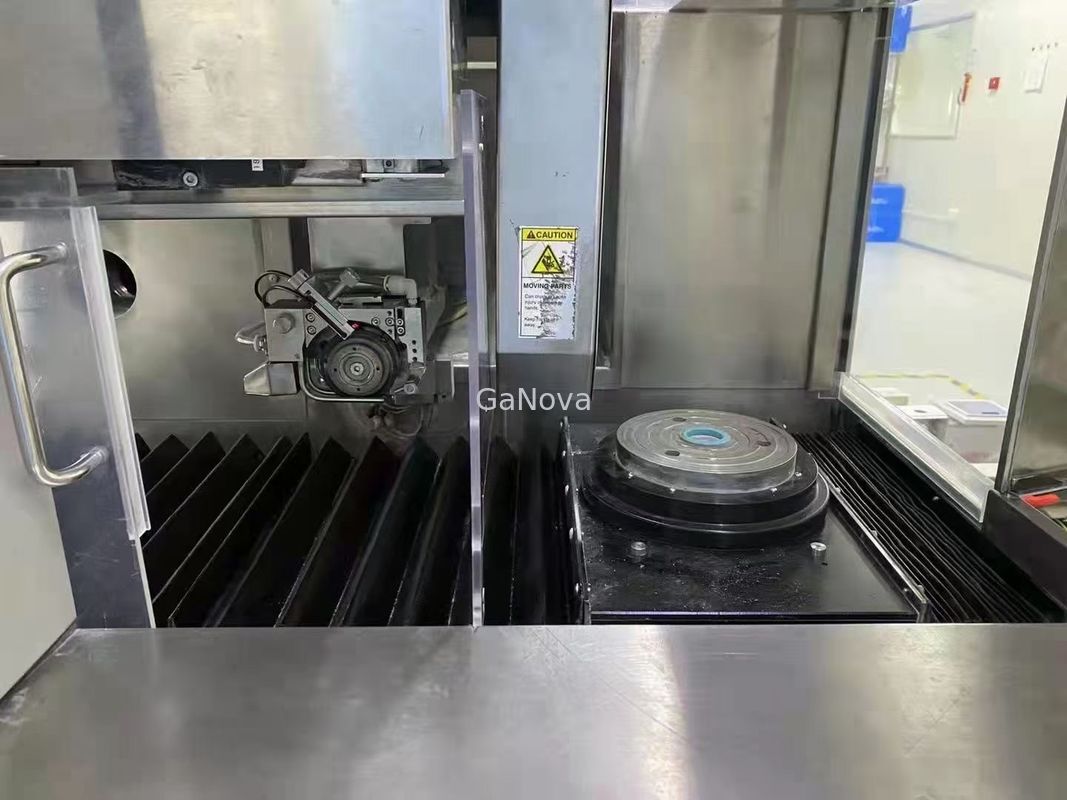

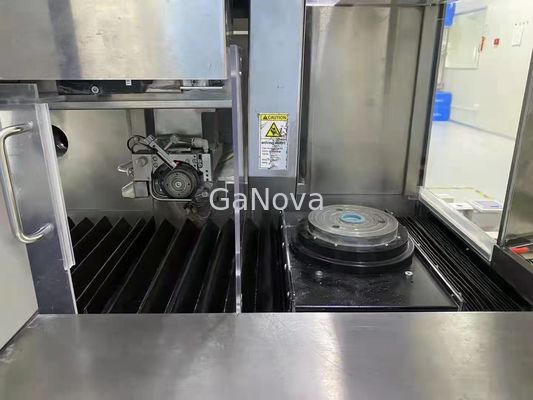

0.1 ～ 600mm/s 웨이퍼 다이싱 머신 Φ8인치 (250mm × 250mm, Φ300mm 사용자 지정 사양)
다양한 애플리케이션 지원
DAD3350은 최대 Φ8인치 또는 250 x 250mm 공작물(사용자 지정 사양)을 처리할 수 있습니다.1.8kW 스핀들이 표준으로 장착됩니다.2.2kW 고토크 스핀들(옵션)을 선택하면 세라믹과 같은 난삭재까지 실리콘 가공이 가능하다.사용자 지정 사양으로 최대 Φ5인치까지의 블레이드 지원이 가능합니다.또한 복수 장착 워크의 얼라인먼트 기능도 옵션으로 추가할 수 있습니다.
향상된 처리량
DAD3350은 각 축의 속도를 높여 처리량을 향상시킵니다.
사용의 용이성
LCD 터치스크린과 GUI(Graphical User Interface)를 탑재하여 조작성이 향상되었습니다.아이콘 버튼으로 처리 조건 및 다양한 상태를 보여주는 시각적 디스플레이로 손쉬운 조작이 가능합니다.또한 300/500 시리즈(기존 모델)에서 쉽게 교체할 수 있도록 작업 공통성을 고려했습니다.
프로세스 품질
열수축과 진동을 방지하는 고강성 브릿지형 프레임과 스핀들 전단 지지구조를 채택하여 보다 안정적인 가공점을 얻을 수 있습니다.
프로세스 제어
Auto Align, Auto Focus, Auto Kerf Check 등 영상인식 기능을 탑재하여 장비의 생산성을 향상시켰습니다.또한 현미경에는 에어 블로우 메커니즘과 오염을 방지하기 위한 렌즈 셔터가 포함되어 있습니다.옵션으로 대략적인 정렬을 위해 저배율 현미경을 추가할 수 있습니다.상태 모니터링을 통해 처리 조건 및 기타 다양한 상태를 언제든지 알 수 있습니다.절단 물 흐름 제어를 위한 온스크린 절단 물 관리 시스템을 포함하여 고급 공정 제어 기능을 옵션으로 추가할 수 있습니다.
명세서
|
사양 |
단위 |
1.8kW |
2.2kW |
|
|---|---|---|---|---|
|
최대공작물 크기 |
- |
Φ8인치 (250mm × 250mm, Φ300mm 사용자 지정 사양) |
||
|
X축 |
절단 범위 |
mm |
260 |
|
|
절단 속도 |
밀리미터/초 |
0.1 ~ 600 |
||
|
Y축 |
절단 범위 |
mm |
260 |
|
|
색인 단계 |
mm |
0.0001 |
||
|
인덱스 포지셔닝 정확도 |
mm |
0.002/260 |
||
|
Z축 |
최대뇌졸중 |
mm |
32.2 |
31.4 |
|
이동 해상도 |
mm |
0.00005 |
||
|
반복성 정확도 |
mm |
0.001 |
||
|
θ축 |
최대회전 각도 |
정도 |
380 |
|
|
축 |
정격 토크 |
N·m |
0.29 |
0.70 |
|
혁명 속도 범위 |
최소-1 |
6,000 ～ 60,000 |
3,000 ～ 30,000 |
|
|
기계 치수(W×D×H) |
mm |
900 × 1,050 × 1,800 |
||
|
기계 중량 |
킬로그램 |
약.1,200 |
||
* 제품 외관, 기능, 사양 및 기타 세부 사항은 기술적 수정으로 인해 변경될 수 있습니다.
* 사용 전에 표준 사양서를 잘 읽으십시오.
