| X축 절삭 속도: | 0.1 ~ 600mm/s | 상품 이름: | DAD3350 자동 다이싱 쏘 |
|---|---|---|---|
| 최대 공작물 크기: | Φ8인치 (250mm × 250mm, Φ300mm 사용자 지정 사양) | 애플리케이션: | 1.8kW, 2.2kW |
| 기계 치수(W×D×H)mm: | 900 × 1,050 × 1,800 | X축 절단 범위: | 260 밀리미터 |
| 강조하다: | 0.1 밀리미터 / Ｓ 웨이퍼 다이싱 머신,웨이퍼는 기계 260 밀리미터를 봤습니다,600 밀리미터 / Ｓ 웨이퍼 다이싱 머신 |
||

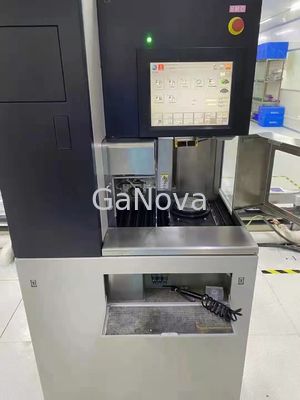

DAD3350 웨이퍼 다이싱 머신 0.1 ~ 600 밀리미터 / Ｓ X-축 절삭 범위 260 밀리미터
개선 정보 처리량
DAD3350은 각각 주축의 속력을 올림으로써 처리량의 개선을 얻습니다.
사용의 편리함
운용성은 LCD 터치 스크린과 그래픽 사용자 인터페이스 (GUI)의 설치에 의해서 향상됩니다. 용이한 작동은 영상 표시기가 아이콘 버튼으로 공정 조건과 다양한 상태를 보여주면서 달성됩니다. 게다가 작전 공통성은 300/500 시리즈 (기존 모델들)로부터 용이한 대체를 달성하기 위해 고려했습니다.
프로세스 품질
열 수축과 진동을 방지하는 고경도 교량 형식 골조와 가늘고 긴 전방부 지지 구조를 채택함으로써, 더 안정적인 처리 공정 포인트는 달성될 수 있습니다.
상술
|
상술 |
유닛 |
1.8 kW |
2.2 kW |
|
|---|---|---|---|---|
|
맥스. 제조 공정에 있는 제품 사이즈 |
- |
Φ8 인치 (250 밀리미터 × 250 밀리미터, Φ300 밀리미터 사용자가 지정한 상술) |
||
|
X-축 |
절삭 범위 |
밀리미터 |
260 |
|
|
커팅 스피드 |
밀리미터 / Ｓ |
0.1 ~ 600 0.1 ~ 600 |
||
|
Y-축 |
절삭 범위 |
밀리미터 |
260 |
|
|
지수 단계 |
밀리미터 |
0.0001 |
||
|
정확도를 배치하는 지수 |
밀리미터 |
0.002/260 |
||
|
Z축 |
맥스. 타격 |
밀리미터 |
32.2 |
31.4 |
|
결의안을 이동하기 |
밀리미터 |
0.00005 |
||
|
반복성 정확도 |
밀리미터 |
0.001 |
||
|
θ-axis |
맥스. 회전 각도 |
deg |
380 |
|
|
축 |
정격 토크 |
N・m |
0.29 |
0.70 |
|
혁명 속도 범위 |
min-1 |
6,000 ~ 60,000 |
3,000 ~ 30,000 |
|
|
기계 차원(W×D×H) |
밀리미터 |
900 × 1,050 × 1,800 |
||
|
기계 하중 |
킬로그램 |
대략. 1,200 |
||
* 제품 외관, 특징, 상술과 다른 세부는 기술적 개량으로 인해 변할 수 있습니다.
* 사용 전에 완전히 표준 명세서를 읽으세요.
