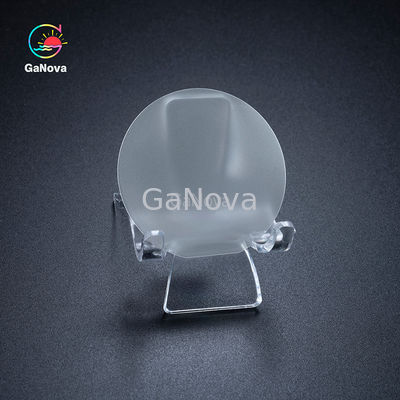

제품 상세 정보:
|
| 종류:: | 평평한 사파이어 | 폴란드어: | 일 측면은 (SSP) 닦인 / 양측 사이드를 닦았습니다 (DSP) |
|---|---|---|---|
| 차원: | 50.8±0.2mm(2인치)/100±0.2mm(4인치)/150 +0.2mm(6인치) | 배향: | C 평면(0001) M축 방향으로 벗어난 각도 0.2 + 0.1° |
| 두께: | 430+25um(2인치)/660+25um(4인치)/1300 +25um(6인치) | 종류: | 사파이어 에피택셜 웨이퍼의 GaN |
| 강조하다: | 칩 생산 가인 에피 웨이퍼,칩 생산 GaN 에피타시얼 웨이퍼,칩 생산 GaN 에피 웨이퍼 |
||
설명:
에피아시얼 웨이퍼는 단일 결정 기판에 새로운 단일 결정 층을 재배함으로써 형성된 제품을 의미합니다.에피아시얼 웨이퍼는 장치의 성능의 약 70%를 결정하며 반도체 칩에 중요한 원료입니다.에피아시얼 웨이퍼 제조업체는 CVD (화학 증기 퇴적) 장비, MBE (분자 빔 에피타시) 장비, HVPE 장비 등을 사용합니다.크리스탈을 재배하고 기판 재료에 대각색 웨이퍼를 생산하기 위해후각 웨이퍼는 사진 리토그래피, 얇은 필름 퇴적 및 에칭과 같은 과정을 통해 웨이퍼로 제조됩니다. 웨이퍼는 더 나아가 맨 칩으로 잘라집니다.소재가 고정되는 것과 같은 포장 과정을 거치는보호 껍질 설치, 칩 회로 핀과 외부 기판 사이의 유선 연결, 회로 테스트, 성능 테스트그리고 다른 테스트 단계로 궁극적으로 칩을 생산위의 칩 생산 과정은 최종 칩이 칩 설계 요구 사항을 충족하는지 확인하기 위해 칩 설계 프로세스와 상호 작용을 유지해야합니다.
갈륨 나이트라이드의 성능에 따라 갈륨 나이트라이드 대동부 웨이퍼는 주로 고전력, 고 주파수, 중간 및 낮은 전압의 응용에 적합하며, 특히 다음과 같이 반영됩니다.1) 대역 간격 너비: 높은 대역 폭은 갈륨 아르세나이드 장치보다 더 높은 전력을 출력 할 수있는 갈륨 질산 장치의 전압 저항 수준을 향상시킵니다.특히 5G 통신 기지 스테이션에 적합합니다.2) 높은 변환 효율성:갈륨 나이트라이드 스위치 전력 전자 장치의 전도 저항은 실리콘 장치보다 세 차원 낮은3) 높은 열 전도성: 갈륨 질산의 높은 열 전도성은 훌륭한 열 방출 성능을 부여합니다.고전력 장치의 생산에 적합하도록 만드는 것4) 분해 전기장 강도: 갈륨 나이트라이드의 분해 전기장 강도는 실리콘 나이트라이드와 비슷하지만,반도체 기술 및 재료 격자 불일치와 같은 요소로 인해 갈륨 나트라이드 장치의 전압 내성이 일반적으로 1000V 정도입니다.안전 작동 전압은 일반적으로 650V 이하입니다.
사양:
| 2 - 6인치 마취되지 않은 것 GaN/사피르 웨이퍼 | |||
|
기판 |
종류 | 평면 사피르 |
|
| 폴란드어 | 일면 닦은 (SSP) / 이면 닦은 (DSP) | ||
| 차원 | 50.8 ±0.2 mm (2in) /100 ±0.2 mm (4in) /150 ±0.2 mm (6in) | ||
| 방향성 | C 평면 (0001) 은 M축에 대한 각도를 벗어나 0.2 ± 0.1° | ||
| 두께 | 430 ±25 μm (2in) /660 ±25 μm (4in) /1300 ±25 μm (6in) | ||
|
에피 레이어 |
구조 | 4.5 μm uGaN/~ 25 nm uGaN 버퍼/ 사파이어 | |
| 유도 방식 | N형 | ||
| 두께/std | 4.5 ±0.5μm/ <3% | ||
| 거칠성 (Ra) | < 0.5 nm | ||
| XRD FWHM | (0002) < 300 아크초, ((10-12) < 400 아크초 | ||
| 저항성 (300K) | < 0.5 Ω·cm | ||
| 이동성 | > 300cm2/V·s | ||
| 운반자 농도 | ≤ 1×1017cm-3 | ||
| 사용 가능한 면적 | > 90% (변변 및 매크로 결함 제외) | ||
|
패키지 |

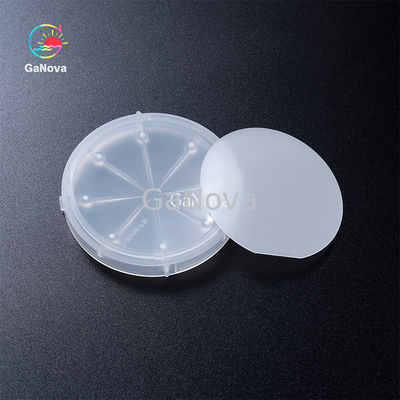

청정실에서 단일 웨이퍼 컨테이너에 포장 |
||
