제품 상세 정보:
|
| 강조하다: | GaN 갈륨 나이트라이드 단일 결정 기판,2인치 갤륨 나이트라이드 싱글 크리스탈 기판 |
||
|---|---|---|---|

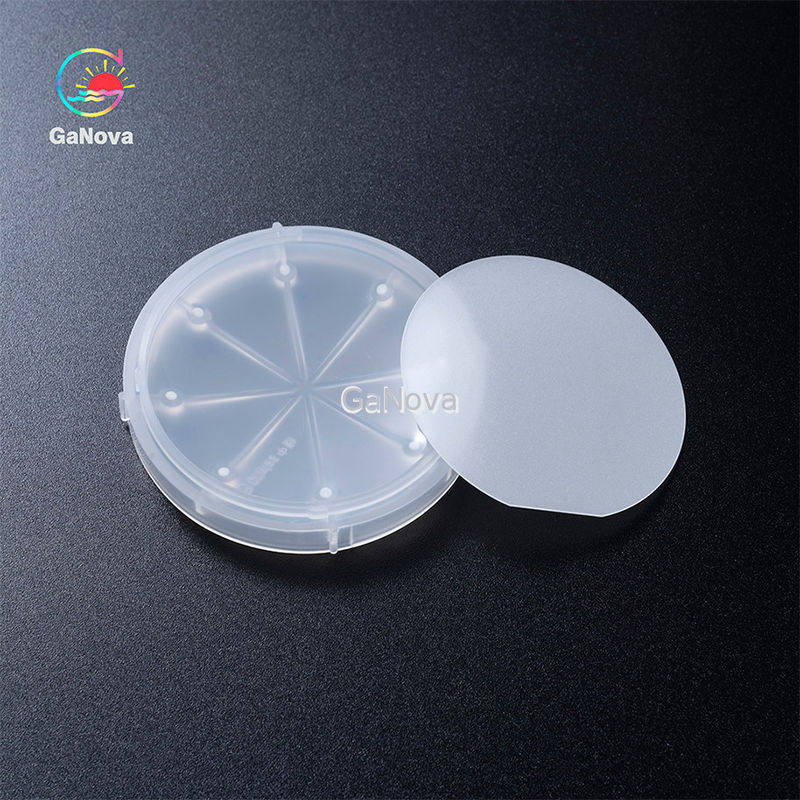

도핑되지 않은 독립적인 GaN 기판
1, 갈륨 나이트라이드 단일 크리스탈 기판의 개요(GaN 기판)
갈륨나이트라이드 단일 결정 기판 (GaN 기판) 은 갈륨나이트라이드 (GaN) 결정의 제조 과정에서 필요한 중요한 구성 요소입니다.그리고 그것은 갈륨 나이트라이드 결정이 자라는 기판입니다.갈륨 나이트라이드 (GaN) 결정은 LED, 고속 전자 장치 및 전력 전자 장치 등 광범위한 응용 시나리오를 가지고 있습니다.갈륨 나이트라이드 단일 결정 기판 (GaN 기판) 의 품질은 결정적인 영향을 미칩니다..
2제품 사양
| 2인치 자유자재 U-GaN/SI-GaN 기판 | |||||||
 |
우수한 수준 (S) |
생산 수준 (A) |
연구 레벨 (B) |
멍청아 레벨 (C) |
참고: (1) 사용 가능한 면적: 가장자리 및 매크로 결함 제외 (2) 3점: 위치 (2, 4, 5) 의 미컷 각은 0.35 ± 0입니다.15o |
||
| S-1 | S-2 | A-1 | A-2 | ||||
| 크기 | 50.8 ± 1mm | ||||||
| 두께 | 350 ± 25μm | ||||||
| 오리엔테이션 평면 | (1-100) ± 05o, 16 ± 1 mm | ||||||
| 2차 방향 평면 | (11-20) ± 3o, 8 ± 1 mm | ||||||
| 저항성 (300K) |
< 0.5 Ω·cm N형 (Undoped; GaN-FS-C-U-C50) 또는 > 1 x 106반 단열 (Fe-doped; GaN-FS-C-SI-C50) 를 위해 Ω·cm |
||||||
| TTV | ≤ 15μm |
||||||
| BOW | ≤ 20μm ≤ 40μm | ||||||
| Ga 표면 거칠성 |
< 0.2 nm (폴리싱) 또는 < 0.3 nm (경화 및 표면 처리) |
||||||
| N 표면 거칠성 |
0.5 ~ 1.5 μm 옵션: 1 ~ 3 nm (미세한 토양); < 0.2 nm (폴리싱) |
||||||
| 패키지 | 단일 웨이퍼 컨테이너에 깨끗한 방에 포장 | ||||||
| 사용 가능한 면적 | > 90% | >80% | >70% | ||||
| 위장 밀도 | <9.9x105cm-2 | 3x106cm-2 | <9.9x105cm-2 | 3x106cm-2 | 3x106cm-2 | ||
| 오리엔테이션:C 평면 (0001) 은 M축에 대한 각도에서 벗어나 |
0.35 ± 0.15o (3점) |
0.35 ± 0.15o (3점) |
0.35 ± 0.15o (3점) |
||||
| 매크로 결함 밀도 (홀) | 0cm-2 | < 0.3cm-2 | < 1cm-2 | ||||
| 매크로 결함 최대 크기 | |
< 700μm | < 2000μm | < 4000μm | |||
우리 에 관한 것
우리는 다양한 재료를 웨이퍼, 기판 및 맞춤형 광학 유리 부품으로 처리하는 데 전문입니다. 전자, 광학, 광 전자 및 기타 많은 분야에서 널리 사용되는 부품.우리는 또한 많은 국내 및 해외 대학과 긴밀히 협력하고 있습니다., 연구 기관 및 회사는 R&D 프로젝트에 맞춤형 제품과 서비스를 제공합니다.그것은 우리의 좋은 평판에 의해 우리의 모든 고객과 협력의 좋은 관계를 유지 하는 우리의 비전입니다.
FAQ
Q: 당신은 무역 회사나 제조업체인가요?
우린 공장이야
Q: 배송시간은 얼마인가요?
일반적으로 상품이 재고에 있다면 3-5일입니다.
또는 7~10일입니다. 재주가 없는 경우 양에 따라요.
Q: 샘플을 제공합니까? 무료 또는 추가?
예, 우리는 무료로 샘플을 제공 할 수 있지만 화물 비용을 지불하지 않습니다.
Q: 지불 조건은?
지불 <=5000USD, 100% 사전.
납부자 >=5000USD, 80% T/T 사전, 배송 전 잔액.
