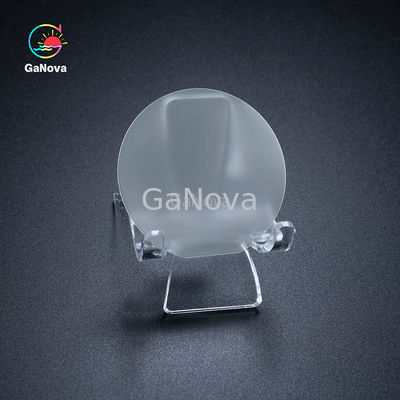

싱글 크리스탈 가인 에피 웨이퍼 갈륨 나트라이드 기판 4 인치

4인치 철 도핑 된 갈륨 나이트라이드 단일 결정 GaN 기판에 대한 소개
4인치 철 도핑 된 갈륨 나이트라이드 단일 결정 GaN 기판은 갈륨 나이트라이드 (GaN) 물질로 만든 단일 결정 기판으로 철 원소를 도핑하여 전기적 특성을 향상시킵니다.갈륨 질산 (GaN) 은 직역 간격 3의 넓은 대역 간격 반도체 물질입니다..4 eV로 광전자 및 전력전자 장치에 널리 사용된다.

준비 과정
4인치의 철화 된 갈륨 나이트라이드 단일 결정 기판을 준비하는 과정에는 다음이 포함됩니다.
MOCVD 기술: 고품질의 갈륨 나이트라이드 단일 결정 층을 재배하는 데 사용됩니다.
레이저 껍질 벗기 기술: 단일 결정 층의 결함을 제거하고 기판 성능을 향상시키는 데 사용됩니다.
HVPE 기술: 생산 효율을 높이기 위해 갈륨산화 기판의 대량 생산에 사용됩니다.
요약하자면, 4인치의 철로 도핑된 갈륨 나이트라이드 단일 결정 기판은 광범위한 응용 가능성을 가진 고성능 반도체 물질입니다.특히 광전자 및 전력전자 분야에서.

2인치 N-GaN 서브스트레이트
	생산 수준 (P)			Res에르크h(R)	멍청아(D)	참고: (1) 5점: 5개의 위치의 부단 각은 0.55 ± 0.15o입니다. (2) 3점: 위치의 잘못된 절단 각 (2, 4, 5) 는 0.55 ± 0.15o입니다 (3) 사용 가능한 면적: 주변 및 거시적 결함 (홀) 을 제외
	P+	P	P-
항목	GaN-FS-C-N-C50-SSP
크기	500.0 ± 0.3mm
두께	400 ± 30 μm
오리엔테이션 평면	(1-100) ±0.1o,12.5 ± 1mm
TTV	≤ 15μm
BOW	≤ 20μm
저항성 (300K)	≤ 0.02 Ω·cm N형 (Si-doped)
Ga 표면 거칠성	≤ 0.3 nm (경화 및 표면 처리)
N 표면 거칠성	0.5 ~ 1.5μm (일면으로 닦은)
C 평면 (0001) 은 M축 (잘못 된 각) 에 대한 각	00.55 ± 0.1o (5점)	00.55±0.15o (5점)		00.55 ± 0.15o (3점)
스레딩 변동 밀도	≤ 7.5 x 105cm-2	≤ 3 x 106cm-2
중앙에 F47mm에 구멍의 수와 최대 크기	0		≤ 3@1000μm	≤ 12@1500 μm	≤ 20@3000 μm
사용 가능한 면적	> 90%			>80%	>70%
패키지	단일 웨이퍼 컨테이너에 깨끗한 방에 포장
