제품 상세 정보:
|
강조하다: | 4인치 가인 서브스트라트,페 도핑 탄소 기판,자유자재 가인 기판 |
---|

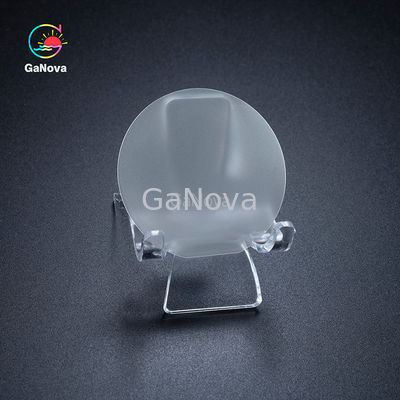

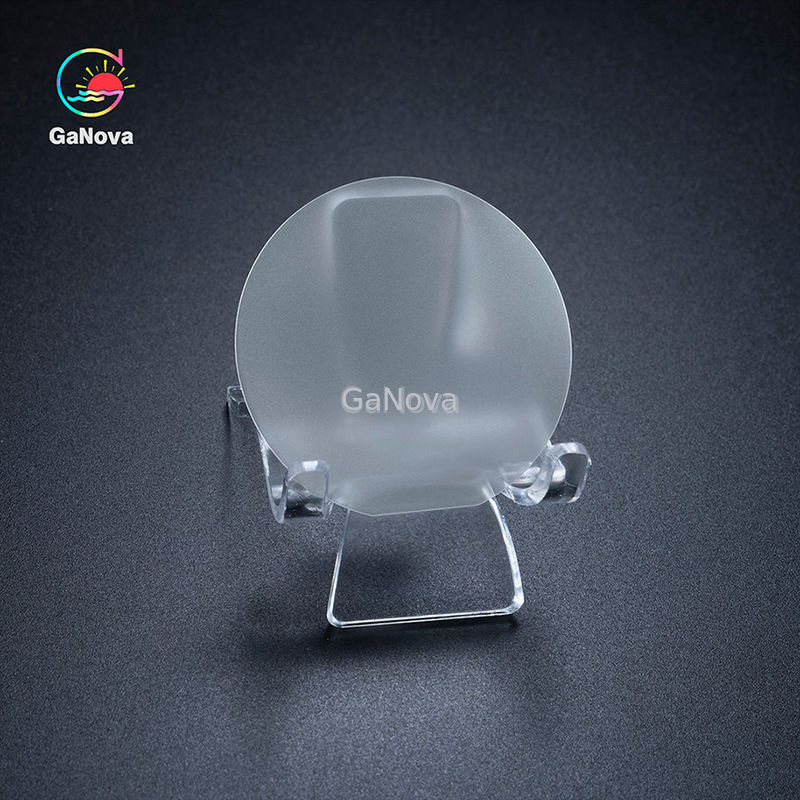

4인치 철 도핑 갈륨 나이트라이드 (GaN)단일 결정 기판
4인치의 철로 도핑된 갈륨산화물 (GaN) 단일 결정 기판은 갈륨산화물 (GaN) 재료로 만든 단일 결정 기판입니다.그것은 철 원소를 도핑하여 전기적 특성을 향상시킵니다.갈륨 질산 (GaN) 은 광전자 및 전력 전자 장치에서 널리 사용되기 때문에 3.4 eV의 직접 대역 간격을 가진 넓은 대역 간격 반도체 물질입니다.
준비 과정
4인치의 철화 된 갈륨 나이트라이드 단일 결정 기판을 준비하는 과정에는 다음이 포함됩니다.
MOCVD 기술: 고품질의 갈륨 나이트라이드 단일 결정 층을 재배하는 데 사용됩니다.
레이저 껍질 벗기 기술: 단일 결정 층의 결함을 제거하고 기판 성능을 향상시키는 데 사용됩니다.
HVPE 기술: 생산 효율을 높이기 위해 갈륨산화 기판의 대량 생산에 사용됩니다.
요약하자면, 4인치의 철로 도핑된 갈륨 나이트라이드 단일 결정 기판은 광범위한 응용 가능성을 가진 고성능 반도체 물질입니다.특히 광전자 및 전력전자 분야에서.
제품 사양
2인치 N-GaN 서브스트레이트 | ||||||
![]() |
생산 수준 (P) |
Res에르크h(R) |
멍청아(D) |
참고: (1) 5점: 5개의 위치의 부단 각은 0.55 ± 0.15o입니다. (2) 3점: 위치의 잘못된 절단 각 (2, 4, 5) 는 0.55 ± 0.15o입니다 (3) 사용 가능한 면적: 주변 및 거시적 결함 (홀) 을 제외 |
||
P+ | P | P- | ||||
항목 | GaN-FS-C-N-C50-SSP | |||||
크기 | 500.0 ± 0.3mm | |||||
두께 | 400 ± 30 μm | |||||
오리엔테이션 평면 | (1-100) ±0.1o,12.5 ± 1mm | |||||
TTV | ≤ 15μm | |||||
BOW | ≤ 20μm | |||||
저항성 (300K) | ≤ 0.02 Ω·cm N형 (Si-doped) | |||||
Ga 표면 거칠성 | ≤ 0.3 nm (경화 및 표면 처리) | |||||
N 표면 거칠성 | 0.5 ~ 1.5μm (일면으로 닦은) | |||||
C 평면 (0001) 은 M축 (잘못 된 각) 에 대한 각 |
00.55 ± 0.1o (5점) |
00.55±0.15o (5점) |
00.55 ± 0.15o (3점) |
|||
스레딩 변동 밀도 | ≤ 7.5 x 105cm-2 | ≤ 3 x 106cm-2 | ||||
중앙에 F47mm에 구멍의 수와 최대 크기 | 0 | ≤ 3@1000μm | ≤ 12@1500 μm | ≤ 20@3000 μm | ||
사용 가능한 면적 | > 90% | >80% | >70% | |||
패키지 | 단일 웨이퍼 컨테이너에 깨끗한 방에 포장 |
