제품 상세 정보:
|
| 차원: | 5 Ｘ 10mm2 | 두께: | 350 ±25um |
|---|---|---|---|
| 배향: | (11-22) M-주축 0 ±0.5' C-주축 - 1 ±0.2를 향한 (11-22) 비행기 오프 앵글'을 향한 비행기 오프 앵글 | TTV: | ≤ 10 um |
| 활: | - 10 um ≤ 활 ≤ 10 um | 대형 결함밀도: | 0cm⁻² |
| 사용가능 영역: | > 90% (에지 배제) | 상품 이름: | (11-22) 프리-스탠딩 GaN 기판에 직면하세요 |

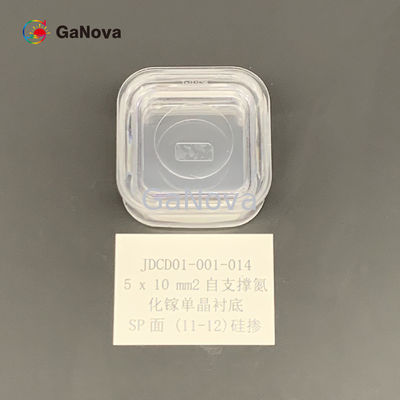

5*10mm2SP-면(11-12) 도핑되지 않은 n형 독립형 GaN 단결정 기판 비저항 < 0.05Ω·cm 전력 장치/레이저 웨이퍼
개요
GaN 트랜지스터는 실리콘 트랜지스터보다 빠르게 켜질 수 있기 때문에 이러한 전환으로 인한 손실을 줄일 수 있습니다.GaN이 스위칭 손실을 줄이는 또 다른 방법은 바디 다이오드가 없는 것입니다.
GaN은 기존 실리콘 기술과 비교할 때 성능을 제공하는 데 필요한 에너지와 물리적 공간을 줄이면서 광범위한 응용 분야에서 크게 향상된 성능을 제공할 수 있기 때문에 중요성이 커지고 있습니다.
| (11-22) 에프교류이자형 에프리-성ㅏ차나Ng GㅏN 보결성라티이자형에스 | ||||
| 안건 |
GaN-FS-SP-US
|
GaN-FS-SP-NS
|
GaN-FS-SP-SI-S |
비고: 앞면과 뒷면을 구별하기 위해 원호 각도(R < 2mm)를 사용합니다. |
| 치수 | 5×10mm2 | |||
| 두께 | 350 ±25µm | |||
| 정위 |
(11-22) M축에 대한 평면 이탈 각도 0 ±0.5° (11-22) C축에 대한 평면 이탈 각도 - 1 ±0.2° |
|||
| 전도 유형 | N형 | N형 | 반절연 | |
| 비저항(300K) | < 0.1Ω·cm | < 0.05Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10µm | |||
| 절하다 | - 10µm ≤ BOW ≤ 10µm | |||
| 전면 표면 거칠기 |
< 0.2nm(광택); 또는 < 0.3 nm(에피택시를 위한 연마 및 표면 처리) |
|||
| 뒷면 거칠기 |
0.5~1.5㎛ 옵션: 1~3 nm(미세 접지);< 0.2nm(광택) |
|||
| 전위 밀도 | 1x10부터53 x 106cm-2 | |||
| 매크로 결함 밀도 | 0cm-2 | |||
| 사용 가능한 영역 | > 90%(가장자리 제외) | |||

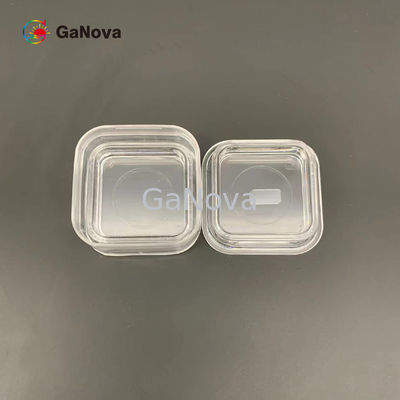

| 패키지 | 클래스 100 클린룸 환경, 6개의 PCS 컨테이너, 질소 분위기에서 포장 | |||
부록: 미스 컷 각도 다이어그램
δ이면1= 0 ±0.5°이면 (11-22) 평면에서 M축 방향으로 벗어난 각도는 0 ±0.5°입니다.
δ이면2= - 1 ±0.2°이면 (11-22) 평면에서 C축 방향으로 벗어난 각도는 - 1 ±0.2°입니다.
