제품 상세 정보:
|
| 지름: | 5" | 등급: | 프라임 |
|---|---|---|---|
| 성장법: | CZ | 배향: | <1-0-0><1-1-1>,,<1-1-0> |
| 타입 / 불순물: | Ｐ Type/Boron,N Type/Phos,N은 /를 타이핑합니다, 엔이 / 투루를 타이핑합니다 | 두께(μm): | 625 |
| 두께 공차: | 표준 ± 25μm, 최대 성능 ± 5μm | 저항률: | 0.001-100 옴-센티미터 |
| 서피스는 끝났습니다: | P/E,P/P,E/E,G/G | TTV(μm): | 표준 <10 um, 최대 Capabilities<5 um |
| 활 / 날실: | 표준 <40 um, 최대 Capabilities<20 um | 입자: | <10> |

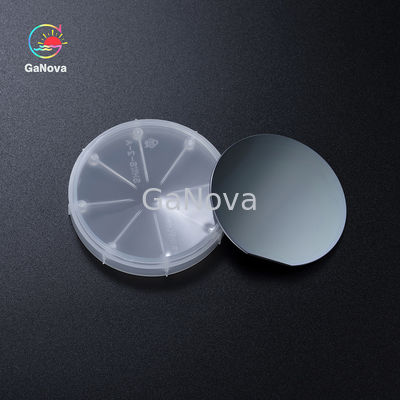

5인치 실리콘 웨이퍼 MEMS 소자, 집적회로, 디스크리트 소자 전용 기판
개요
실리콘 결정은 금속처럼 보일 수 있지만 완전히 금속은 아닙니다.원자 사이를 쉽게 이동하는 "자유 전자"로 인해 금속은 전기의 좋은 전도체이며 전기는 전자의 이동입니다.반면 순수한 실리콘 결정은 거의 절연체입니다.아주 적은 양의 전기가 통과하도록 합니다.그러나 이것은 도핑이라는 과정을 통해 변경할 수 있습니다.
실리콘 웨이퍼는 우리의 삶을 풍요롭게 하는 각종 전자제품에 들어가는 반도체 제조에 꼭 필요한 소재입니다.일상에서 실제 실리콘 웨이퍼를 접할 기회가 있는 사람은 거의 없습니다.
사양
| 실리콘 웨이퍼 | |
|
지름
|
2"/3"/4"/5"/6"/8"/12" |
| 등급 | 초기 |
| 성장 방법 | CZ |
| 정위 | <1-0-0>,<1-1-1>,<1-1-0> |
| 유형/도펀트 | P형/붕소,N형/Phos,N형/As, N형/Sb |
| 두께(μm) |
279/380/525/625/675/725/775 |
| 두께 용인 | 표준 ± 25μm, 최대 Capabilit/ies ± 5μm |
| 비저항 | 0.001-100옴-cm |
| 표면 완성된 | P/E, P/P, E/E, G/G |
| TTV(μm) | 표준 <10um, 최대 기능<5um |
| 보우/워프 | 표준 <40um, 최대 기능<20um |
| 입자 | <10@0.5um;<10@0.3um;<10@0.2um; |
회사 소개
우리는 전자, 광학, 광전자 및 기타 여러 분야에서 널리 사용되는 웨이퍼, 기판 및 맞춤형 광학 유리 부품으로 다양한 재료를 가공하는 것을 전문으로 합니다.우리는 또한 많은 국내 및 해외 대학, 연구 기관 및 기업과 긴밀히 협력하여 R&D 프로젝트를 위한 맞춤형 제품 및 서비스를 제공하고 있습니다.좋은 평판을 통해 모든 고객과 좋은 협력 관계를 유지하는 것이 우리의 비전입니다.
자주하는 질문
Q: 당신은 무역 회사입니까 아니면 제조업체입니까?
우리는 공장입니다.
Q: 배달 시간은 얼마나 걸립니까?
상품의 재고가 있는 경우 일반적으로 3-5일입니다.
또는 상품의 재고가 없는 경우 7-10일입니다. 수량에 따라 다릅니다.
Q: 샘플을 제공합니까?무료인가요 추가인가요?
예, 샘플을 무료로 제공할 수 있지만 운임은 지불하지 않습니다.
Q: 지불 조건은 무엇입니까?
결제 <=5000USD, 100% 선불.
Paymen >=5000USD, 미리 80% T/T, shippment 전에 균형.
