제품 상세 정보:
|
| 지름: | 12" | 등급: | 프라임 |
|---|---|---|---|
| 성장법: | CZ | 배향: | <1-0-0><1-1-1>,,<1-1-0> |
| 타입 / 불순물: | Ｐ Type/Boron,N Type/Phos,N은 /를 타이핑합니다, 엔이 / 투루를 타이핑합니다 | 두께(μm): | 775 |
| 두께 공차: | 표준 ± 25μm, 최대 성능 ± 5μm | 저항률: | 0.001-100 옴-센티미터 |
| 서피스는 끝났습니다: | P/E,P/P,E/E,G/G | TTV(μm): | 표준 <10 um, 최대 Capabilities<5 um |
| 활 / 날실: | 표준 <40 um, 최대 Capabilities<20 um | 입자: | <10> |

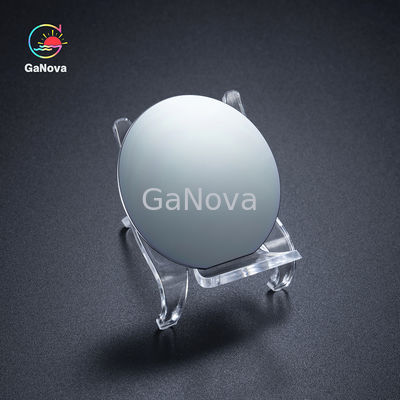

12 인치 실리콘 웨이퍼 MEMS 디바이스, 집적 회로, 개별 소자를 위한 헌신적 기판
개관
실리콘 웨이퍼는 반도체를 제조해서 필수적인 물질이며, 그것이 우리 삶들을 풍요롭게 하는 모든 종류의 전자 장치에서 발견됩니다. 우리의 소수는 일상 생활에서 실제 실리콘 웨이퍼와 마주칠 기회를 가집니다.
보통 이 인쇄 프로세스는 다른 층이 실리콘 웨이퍼 표면, 다른 패턴과 각 층에 쌓이는 많은 단계를 포함하고 따라서 최종 결과가 전자 부품과 와이어 상호연결의 복합적인 설계일 수 있습니다. 이 인쇄 프로세스는 보통 불려진 마이크로리소그래피입니다
상술
|
실리콘 웨이퍼 |
|
|
지름
|
2 /3 /4 /5 /6 /8 /12" |
| 등급 | 프라임 |
| 성장법 | CZ |
| 배향 | <1-0-0><1-1-1>,,<1-1-0> |
| 타입 / 불순물 | Ｐ Type/Boron,N Type/Phos,N은 /를 타이핑합니다, 엔이 / 투루를 타이핑합니다 |
| 두께(μm) | 279/380/525/625/675/725/775 |
| 두께 공차 | 표준 ± 25μm, 최대 카파빌리트 / 이스 ± 5μm |
| 저항률 | 0.001-100 옴-센티미터 |
| 서피스는 끝났습니다 | P/E,P/P,E/E,G/G |
| TTV(μm) | 표준 <10 um=""> |
| 활 / 날실 | 표준 <40 um=""> |
| 입자 | <10> |
우리에 대하여
우리는 다양한 재료를 웨이퍼로 처리하는 것을 전문으로 합니다, 기판과 주문 제작된 광학유리 parts.components가 넓게 전자공학, 광학, 옵토 일렉트로닉스와 많은 다른 분야에 사용했습니다. 우리가 또한 밀접하게 많은 국내이고 해외 대학, 조사 기관과 회사와 함께 일했다고 그들의 연구 개발 사업을 위한 주문 제작된 제품 및 서비스가 규정합니다. 우리의 좋은 평판에 의해 우리의 모든 고객들과 협력의 좋은 관계를 유지하는 것은 우리의 비전입니다.
FAQ
큐 : 당신이 업체 또는 제조를 거래하고 있습니까 ?
우리는 공장입니다.
큐 : 오랫동안 당신의 배달 시간은 어떻습니까?
일반적으로 상품이 주식에 있다면 그것은 3-5 일입니다.
또는 상품이 주식에 없으면 그것은 7-10 일입니다, 양에 따른 중입니다.
큐 : 당신은 샘플을 제공합니까 ? 그것이 자유롭거나 여분입니까 ?
예, 우리는 자유 전하를 위한 샘플을 제공할 수 있지만, 화물의 비용을 지불하지 않습니다.
큐 : 당신의 결제 조건이 무엇입니까 ?
입금 <>
페이맨 >=5000USD, 사전에 80% 전신환, 시립먼트 앞에 있는 잔액.
담당자: Xiwen Bai (Ciel)
전화 번호: +8613372109561
