| 날실(μm): | ≤50μm | 지름: | 153±0.5mm |
|---|---|---|---|
| 두께: | 500±50mm | 활: | ≤50μm |
| 결정 방위: | 4' 비축 toward<11-20>±0.5' | 주요 포지셔닝 가장자리 길이: | 18.0±2.0 |
| 강조하다: | S급 SiC 씨 크리스탈,φ153±0.5mm SiC 씨 크리스탈,6?? SiC 씨 크리스탈 |
||

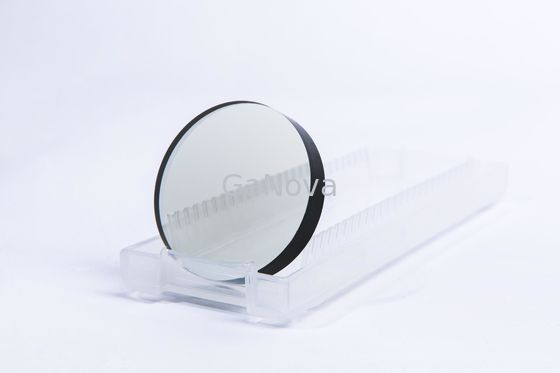

sic 결정핵 Ｓ 등급 6 " Ｓ 등급 φ153±0.5mm
SiC는 우수한 열전도체입니다. 열은 다른 반도체 물질 보다 SiC를 통해 더 즉시 흐를 것입니다. 실제로 실온에서 SiC는 어떠한 금속 보다 높은 열전도율을 가지고 있습니다. 이 특성은 SiC 장치가 극단적으로 높은 전원 수준에 작동하고 발생된 다량의 과도한 열을 여전히 식힐 수 있게 합니다.
| 등급 | Ｓ 수준 | Ｓ 수준 |
| 종 결정 상술 | 6"SiC | 6"SiC |
| 지름(MM) | 153±0.5 | 155±0.5 |
| 두께(μm) | 500±50 | 500±50 |
| BoW(μm) | ≤50 | ≤50 |
| 날실(μm) | ≤50 | ≤50 |
| 결정 방위 | 4' 비축 <11-20>toward±0.5' | 4' 비축 <11-20>toward±0.5' |
| 주요 위치설정 에지 길이 | 18.0±2.0 | 18.0±2.0 |
| 하부 위치 데지 길이 | 8.0±2.0 | 8.0±2.0 |
| 위치설정 에지 방향 |
si 면 :주요 위치 설정편을 따라 오른쪽으로 돌아 회전하세요 :90' ±5' Ｃ 표면 :주요 위치 설정편을 따라 시계 반대 방향으로 회전하세요 :90' ±5' |
si 면 :주요 위치 설정편을 따라 오른쪽으로 돌아 회전하세요 :90' ±5' Ｃ 표면 :주요 위치 설정편을 따라 시계 반대 방향으로 회전하세요 :90' ±5' |
| 저항률 | 0.01~0.04Ω·cm | 0.01~0.04Ω·cm |
| 조도 | DSP,C 표면 Ra≤1.0nm | DSP,C 표면 Ra≤1.0nm |
| 한 개의 결정체 존 지름(MM) | ≥150mm | ≥152mm |
| 미세소관 밀도 | ≤0.5/cm2 | ≤0.5/cm2 |
| 붕괴 옆 | ≤2mm | ≤2mm |
| 패키징 방법 | 단일 조각 포장 | 단일 조각 포장 |
| 말하세요 :단일 결정 구역은 결함과 폴리타입 없이 지역을 언급합니다. | ||
