제품 상세 정보:
|
| 배향: | <100>,<111> | 타입 / 불순물: | p 형 / 붕소, 앤형 / 포스, 엔이 /를 타이핑합니다, 엔이 / 투루를 타이핑합니다 |
|---|---|---|---|
| 균일성: | <5> | 저항률: | 0.001-20000 옴-센티미터 |
| 서피스는 끝났습니다: | P/E,P/P | 균일성: | <2> |
| 입자: | <10> |

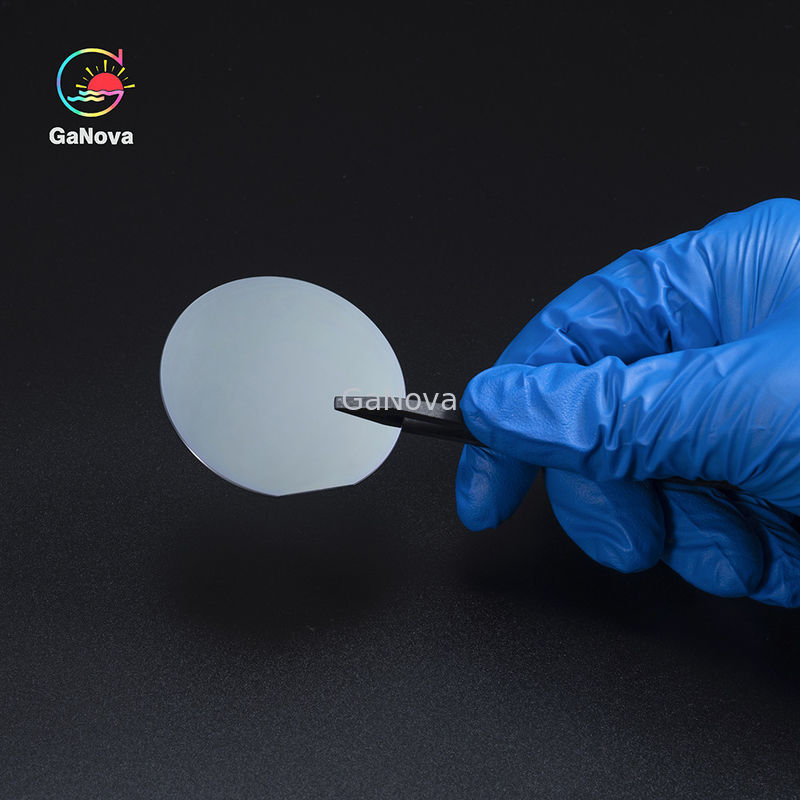

MEMS 처리를 위한 5 인치 SOI 에피택셜 웨이퍼
개관
실리콘 웨이퍼 (Si 웨이퍼)은 대단히 순수한 결정화된 실리콘의 얇은 조각입니다. 실리콘 웨이퍼는 마이크로 전자 장치를 위한 기판의 역할을 하고, 그들의 전도성과 입수가능성 때문에 전자 회로를 구축함에 있어 특히 유용합니다. 실리콘은 전체 우주에서 가장 공통 요소와 도대체 두번째로 가장 공통 요소로서 일곱번째를 옵니다. 실리콘을 포함하는 약간의 공통 자재는 해빈사, 석영, 다른 사람 중의 플린트, 마노입니다. 실리콘은 벽돌과 시멘트와 유리와 같은 건축 소재의 주요 컴포넌트입니다. 그것은 전자적이고 기술 부문에 가장 폭넓게 사용된 것 것 그것을 만든 가장 공통 반도체로서 또한 차트 1위를 달성합니다
상술
| SOI | |||||
| 지름 | 4" | 5" | 6" | 7" | |
|
소자 층 |
불순물 | 붕소, 포스, 비소, 언도핑시키는 안티몬 | |||
| 배향 | <100>,<111> | ||||
| 타입 | 시목스, BESOI, 심본드, 스마트-컷 | ||||
| 저항률 | 0.001-20000 옴-센티미터 | ||||
| 두께(um) | 0.2-150 | ||||
| 균일성 | <5> | ||||
| 박스 레이어 | 두께(um) | 0.4-3 | |||
| 균일성 | <2> | ||||
|
기판 |
배향 | <100>, <111> | |||
| 타입 / 불순물 | p 형 / 붕소, 앤형 / 포스, 엔이 /를 타이핑합니다, 엔이 / 투루를 타이핑합니다 | ||||
| 두께(um) | 300-725 | ||||
| 저항률 | 0.001-20000 옴-센티미터 | ||||
| 서피스는 끝났습니다 | P/P, 주가 수익률 | ||||
| 입자 | <10> | ||||
우리에 대하여
우리는 다양한 재료를 웨이퍼로 처리하는 것을 전문으로 합니다, 기판과 주문 제작된 광학유리 parts.components가 넓게 전자공학, 광학, 옵토 일렉트로닉스와 많은 다른 분야에 사용했습니다. 우리가 또한 밀접하게 많은 국내이고 해외 대학, 조사 기관과 회사와 함께 일했다고 그들의 연구 개발 사업을 위한 주문 제작된 제품 및 서비스가 규정합니다. 우리의 좋은 평판에 의해 우리의 모든 고객들과 협력의 좋은 관계를 유지하는 것은 우리의 비전입니다.
FAQ
큐 : 당신이 업체 또는 제조를 거래하고 있습니까 ?
우리는 공장입니다.
큐 : 오랫동안 당신의 배달 시간은 어떻습니까?
일반적으로 상품이 주식에 있다면 그것은 3-5 일입니다.
또는 상품이 주식에 없으면 그것은 7-10 일입니다, 양에 따른 중입니다.
큐 : 당신은 샘플을 제공합니까 ? 그것이 자유롭거나 여분입니까 ?
예, 우리는 자유 전하를 위한 샘플을 제공할 수 있지만, 화물의 비용을 지불하지 않습니다.
큐 : 당신의 결제 조건이 무엇입니까 ?
입금 <>
페이맨 >=5000USD, 사전에 80% 전신환, 시립먼트 앞에 있는 잔액.
