제품 상세 정보:
|
지름: | 7" | 배향: | <100>,<111> |
---|---|---|---|
타입 / 불순물: | p 형 / 붕소, 앤형 / 포스, 엔이 /를 타이핑합니다, 엔이 / 투루를 타이핑합니다 | 두께(μm): | 300-725 |
저항률: | 0.001-20000 옴-센티미터 | 서피스는 끝났습니다: | P/P, 주가 수익률 |
입자: | <10> | ||
강조하다: | 7 인치 SOI 에피타시얼 웨이퍼,MEMS 처리 SOI 에피타시얼 웨이퍼,SOI 에피타시얼 웨이퍼 |

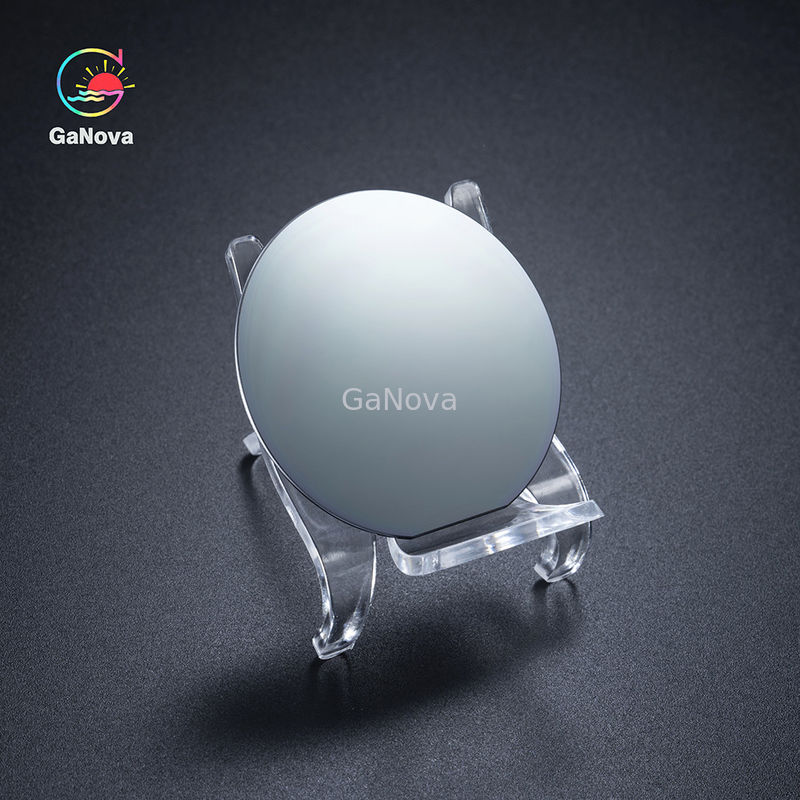

MEMS 공정용 7인치 SOI 에피택셜 웨이퍼
개요
실리콘 웨이퍼는 우리의 삶을 풍요롭게 하는 각종 전자제품에 들어가는 반도체 제조에 꼭 필요한 소재입니다.일상에서 실제 실리콘 웨이퍼를 접할 기회가 있는 사람은 거의 없습니다.
실리콘 웨이퍼는 모양이 원형인 실리콘 결정으로 구성된 재료와 같은 결정 반도체의 얇은 조각입니다.
사양
소이 | |||||
지름 | 4'' | 5'' | 6'' | 7'' | |
장치 계층 |
도펀트 | 붕소, 포스, 비소, 안티몬, 도핑되지 않음 | |||
정위 | <100>,<111> | ||||
유형 | SIMOX, BESOI, 심본드, 스마트컷 | ||||
비저항 | 0.001-20000 옴-센티미터 | ||||
두께(음) | 0.2-150 | ||||
균일성 | <5% | ||||
BOX 레이어 | 두께(음) | 0.4-3 | |||
일률 | <2.5% | ||||
기질 |
정위 | <100>, <111> | |||
유형/도펀트 | P형/붕소, N형/Phos, N형/As, N형/Sb | ||||
두께(음) | 300-725 | ||||
비저항 | 0.001-20000 옴-센티미터 | ||||
표면 마감 | P/P, P/E | ||||
입자 | <10@.0.3um |
