제품 상세 정보:
|
| 상품 이름: | 원문대로 에피택셜 웨이퍼 | 결정은 형상을 이룬다: | 4h |
|---|---|---|---|
| 지름: | 150.0 밀리미터 +0mm/-0.2mm | 표면 배향: | 비축 :4' <11-20>±0.5를 향하여' |
| 표면 금속 오염: | (Al, Cr, Cu, 아연, Pb, Ti인 Na, Ｋ인 Fe, Ni, Ca, Ｖ, Mn) ≤1E11 cm-2 | 1차 플래트 배향: | 평행한 to<11-20>±1' |
| 강조하다: | SiC 에피택셜 웨이퍼 광소자,4H 2인치 웨이퍼,SiC 에피택셜 웨이퍼 ISO9001 |
||

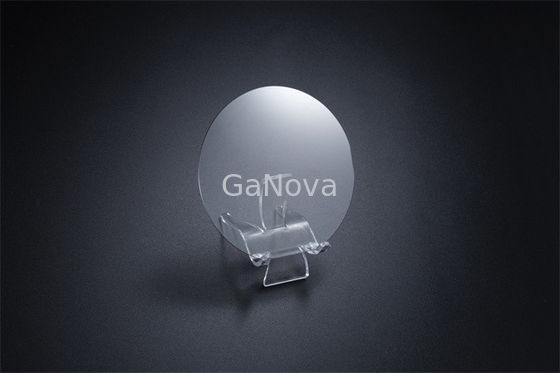

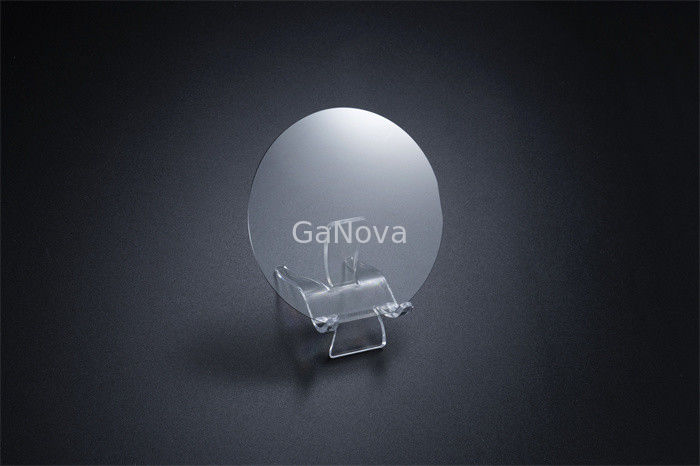

4H SiC 에피택셜 웨이퍼 ≤0.2 /Cm2 150.0mm +0mm/-0.2mm 47.5mm ± 1.5mm
JDCD03-001-004
개요
에피택셜 웨이퍼는 발광 다이오드(LED)와 같은 반도체 및 광소자 제조에 사용하기 위해 에피택셜 성장(에피택시라고 함)에 의해 만들어진 반도체 재료의 웨이퍼입니다.기존 실리콘 또는 기타 웨이퍼에서 에피택시층을 성장시키는 몇 가지 방법이 현재 사용됩니다: 금속 유기 화학 기상 증착(MOCVD) 및 분자 빔 에피택시(MBE), LPE, HVPE.
| 재산 | P-MOS 등급 | P-SBD 등급 | D등급 |
| 크리스탈 형태 | 4시간 | ||
| 폴리타입 | 허용되지 않음 | 면적≤5% | |
| (MPD)ㅏ | ≤0.2 /센티미터2 | ≤0.5 /센티미터2 | ≤5 /센티미터2 |
| 육각 플레이트 | 허용되지 않음 | 면적≤5% | |
| 육각 다결정 | 허용되지 않음 | ||
| 포함ㅏ | 면적≤0.05% | 면적≤0.05% | 해당 없음 |
| 비저항 | 0.015Ω•cm—0.025Ω•cm | 0.015Ω•cm—0.025Ω•cm | 0.014Ω•cm—0.028Ω•cm |
| (EPD)ㅏ | ≤4000/센티미터2 | ≤8000/센티미터2 | 해당 없음 |
| (테드)ㅏ | ≤3000/센티미터2 | ≤6000/센티미터2 | 해당 없음 |
| (BPD)ㅏ | ≤1000/센티미터2 | ≤2000/센티미터2 | 해당 없음 |
| (TSD)ㅏ | ≤600/센티미터2 | ≤1000/센티미터2 | 해당 없음 |
| 적재 결함 | ≤0.5% 지역 | ≤1% 면적 | 해당 없음 |
|
표면 금속 오염 |
(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca,V, Mn) ≤1E11 cm-2 |
||
| 지름 | 150.0mm +0mm/-0.2mm | ||
| 표면 방향 | Off-Axis: <11-20>±0.5 ° 쪽으로 4° | ||
| 기본 플랫 길이 | 47.5mm ± 1.5mm | ||
| 보조 플랫 길이 | 보조 플랫 없음 | ||
| 기본 평면 방향 | <11-20>±1°에 평행 | ||
| 보조 평면 방향 | 해당 없음 | ||
| 직교 잘못된 방향 | ±5.0° | ||
| 표면 마감 | C-Face: 광학 광택제, Si-Face: CMP | ||
| 웨이퍼 에지 | 베벨링 | ||
|
표면 거칠기 (10μm×10μm) |
Si 면 Ra≤0.20 nm ； C 면 Ra≤0.50 nm | ||
| 두께ㅏ | 350.0μm± 25.0μm | ||
| LTV(10mm×10mm)ㅏ | ≤2μm | ≤3μm | |
| (TTV)ㅏ | ≤6μm | ≤10μm | |
| (절하다)ㅏ | ≤15μm | ≤25μm | ≤40μm |
| (경사)ㅏ | ≤25μm | ≤40μm | ≤60μm |
| 칩/인덴트 | 없음 허용됨 ≥0.5mm 너비 및 깊이 | 수량 2 ≤1.0mm 너비 및 깊이 | |
|
흠집ㅏ (사이페이스,CS8520) |
≤5 및 누적 길이≤0.5×웨이퍼 직경 |
≤5 및 누적 길이 ≤1.5×Wafer 지름 |
|
| TUA(2mm*2mm) | ≥98% | ≥95% | 해당 없음 |
| 균열 | 허용되지 않음 | ||
| 오염 | 허용되지 않음 | ||
| 재산 | P-MOS 등급 | P-SBD 등급 | D등급 |
| 가장자리 제외 | 3mm | ||
비고: 로 표시된 항목에는 3mm 가장자리 제외가 사용됩니다.ㅏ.
