제품 상세 정보:
|
차원: | 50.80±0.10mm | 두께: | 430±10μm |
---|---|---|---|
평평한 가장자리 너비: | 16±1.0mm | 평평한 가장자리 각도: | A면±0.2˚ |
TTV: | ≤5μm | 활: | ≤-8~0μm |
전면 표면 거칠기: | ≤0.25nm | 뒷면 거칠기: | 0.8~1.2μm |
강조하다: | 1.2 um 무늬가 있는 사파이어 기판,0.8 um 사파이어 싱글 크리스탈,무늬가 있는 사파이어 기판 |
뒷 표면 거칠기 0.8~1.2μm은 사파이어 기판 평판 에지 폭 16±1.0mm을 패턴화했습니다

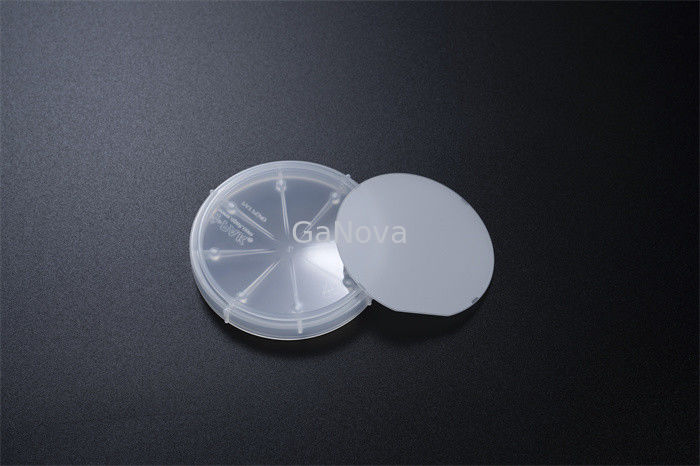

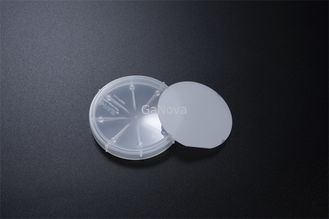

2 인치 무늬가 있는 사파이어 기판, LED 칩, 기판 물질
무늬가 있는 사파이어 기판 (PSS)는 마이크로 패턴 웨이퍼가 갈륨 나이트라이드 (GaN)를 제조하곤 했다는 것 입니다 발광 다이오드 (LEDS). PSS는 전위 밀도를 질화 갈륨 층에서 감소시킵니다. 밝기를 증가시키는 동안 이것은 더 효율적 라이라이트 추출을 초래합니다.
무늬가 있는 사파이어 기판을 사용하는 것 의미 심장하게 LED의 출광을 늘릴 수 있습니다. 혜택은 다음을 포함합니다 :
- 감소된 에피 결함밀도에 의한 결과로서의 활동적 양자 웰 층의 상승된 방사광.
- PSS는 광자 스캐터링 효과를 가능하게 함으로써 내부 전반사 (TIR) 현상 때문의 광 손실을 줄입니다.
2 인치 무늬가 있는 사파이어 기판 | ||
항목 | Al2O3 |
|
차원 | 50.80±0.10mm | |
두께 | 430±10μm | |
평판 에지 폭 |
16±1.0mm |
|
평판 에지 각 | A-plane±0.2o | |
TTV | ≤5μm | |
활 | ≤-8~0μm | |
전면 거칠기 | ≤0.25nm | |
뒷 표면 거칠기 | 0.8~1.2μm | |
모서리 | 라운드 | |
레이저 제작 | 뒤쪽 |
우리에 대하여
우리는 다양한 재료를 웨이퍼로 처리하는 것을 전문으로 합니다, 기판과 주문 제작된 광학유리 parts.components가 넓게 전자공학, 광학, 옵토 일렉트로닉스와 많은 다른 분야에 사용했습니다. 우리가 또한 밀접하게 많은 국내이고 해외 대학, 조사 기관과 회사와 함께 일했다고 그들의 연구 개발 사업을 위한 주문 제작된 제품 및 서비스가 규정합니다. 우리의 좋은 평판에 의해 우리의 모든 고객들과 협력의 좋은 관계를 유지하는 것은 우리의 비전입니다.
FAQ
큐 : 당신이 업체 또는 제조를 거래하고 있습니까 ?
우리는 공장입니다.
큐 : 오랫동안 당신의 배달 시간은 어떻습니까?
일반적으로 상품이 주식에 있다면 그것은 3-5 일입니다.
또는 상품이 주식에 없으면 그것은 7-10 일입니다, 양에 따른 중입니다.
큐 : 당신은 샘플을 제공합니까 ? 그것이 자유롭거나 여분입니까 ?
예, 우리는 자유 전하를 위한 샘플을 제공할 수 있지만, 화물의 비용을 지불하지 않습니다.
큐 : 당신의 결제 조건이 무엇입니까 ?
입금 <>
페이맨 >=5000USD, 사전에 80% 전신환, 시립먼트 앞에 있는 잔액.
