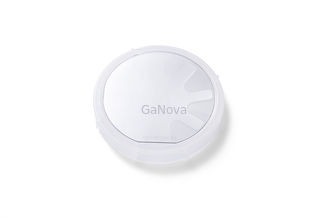

2차 평면 SiC 기판 없음 150.0mm 47.5mm

2차 평면 SiC 기판 없음 150.0mm 47.5mm
2차 평면 SiC 기판 없음 150.0mm 47.5mm

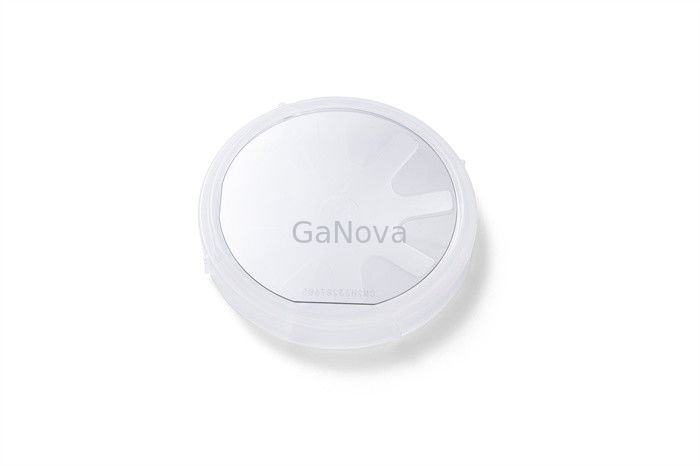

큰 이미지 :  2차 평면 SiC 기판 없음 150.0mm 47.5mm

제품 상세 정보:
원래 장소: 스초우 중국
브랜드 이름: GaNova
인증: UKAS/ISO9001:2015
결제 및 배송 조건:
포장 세부 사항: 클래스 10000 클린룸 환경에서 25개 카세트 또는 단일 웨이퍼 컨테이너로 진공 포장합니다.
배달 시간: 3~4주
지불 조건: 전신환

2차 평면 SiC 기판 없음 150.0mm 47.5mm

설명
결정은 형상을 이룬다: 4h 상품 이름: 원문대로 에피택셜 웨이퍼
지름: 150.0 밀리미터 +0mm/-0.2mm 표면 배향: 비축 :4' <11-20>±0.5를 향하여'
1차 플래트 길이: 47.5 밀리미터 ± 1.5 밀리미터 2차 플래트 길이: 어떤 2차 플래트
직각 방향이탈: ±5.0' 두께 a: 350.0μm± 25.0μm
강조하다:

2차 평면 SiC 기판 없음

,

47.5mm 반도체 웨이퍼

,

SiC 기판 150.0mm

2인치 SiC 기판 150.0mm +0mm/-0.2mm 47.5mm ± 1.5mm 보조 플랫 없음

JDCD03-001-001 2인치 SiC 기판 P 레벨 4H-N/SI<0001>260μm±25μ전원 장치 및 마이크로파 장치용 m



개요

지속적으로 재료 품질을 개선하고 기판 직경을 늘리는 데 대한 당사의 끊임없는 노력은 수율을 개선하고 비용을 절감하며 훨씬 더 높은 성능을 발휘할 수 있는 차세대 장치를 제조할 수 있도록 함으로써 고객과 파트너에게 직접적인 혜택을 줍니다.





재산

P-MOS 등급 P-SBD 등급 D등급
크리스탈 형태 4시간
폴리타입 허용되지 않음 면적≤5%
(MPD) ≤0.2 /센티미터2 ≤0.5 /센티미터2 ≤5 /센티미터2
육각 플레이트 허용되지 않음 면적≤5%
육각 다결정 허용되지 않음
포함 면적≤0.05% 면적≤0.05% 해당 없음
비저항 0.015Ω•cm—0.025Ω•cm 0.015Ω•cm—0.025Ω•cm 0.014Ω•cm—0.028Ω•cm
(EPD) ≤4000/센티미터2 ≤8000/센티미터2 해당 없음
(테드) ≤3000/센티미터2 ≤6000/센티미터2 해당 없음
(BPD) ≤1000/센티미터2 ≤2000/센티미터2 해당 없음
(TSD) ≤600/센티미터2 ≤1000/센티미터2 해당 없음
적재 결함 ≤0.5% 지역 ≤1% 면적 해당 없음



표면 금속 오염



(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca,V, Mn) ≤1E11 cm-2

지름 150.0mm +0mm/-0.2mm
표면 방향 Off-Axis: <11-20>±0.5 ° 쪽으로 4°
기본 플랫 길이 47.5mm ± 1.5mm
보조 플랫 길이 보조 플랫 없음
기본 평면 방향 <11-20>±1°에 평행
보조 평면 방향 해당 없음
직교 잘못된 방향 ±5.0°
표면 마감 C-Face: 광학 광택제, Si-Face: CMP
웨이퍼 에지 베벨링

표면 거칠기

(10μm×10μm)

Si 면 Ra≤0.20 nm ; C 면 Ra≤0.50 nm
두께 350.0μm± 25.0μm
LTV(10mm×10mm) ≤2μm ≤3μm
(TTV) ≤6μm ≤10μm
(절하다) ≤15μm ≤25μm ≤40μm
(경사) ≤25μm ≤40μm ≤60μm
칩/인덴트 없음 허용됨 ≥0.5mm 너비 및 깊이 수량 2 ≤1.0mm 너비 및 깊이

흠집

(사이페이스,CS8520)

≤5 및 누적 길이≤0.5×웨이퍼 직경

≤5 및 누적 길이 ≤1.5×Wafer

지름

TUA(2mm*2mm) ≥98% ≥95% 해당 없음
균열 허용되지 않음
오염 허용되지 않음
재산 P-MOS 등급 P-SBD 등급 D등급
가장자리 제외 3mm

비고: 로 표시된 항목에는 3mm 가장자리 제외가 사용됩니다..





회사 소개

우리는 전자, 광학, 광전자 및 기타 여러 분야에서 널리 사용되는 웨이퍼, 기판 및 맞춤형 광학 유리 부품으로 다양한 재료를 가공하는 것을 전문으로 합니다.우리는 또한 많은 국내 및 해외 대학, 연구 기관 및 기업과 긴밀히 협력하여 R&D 프로젝트를 위한 맞춤형 제품 및 서비스를 제공하고 있습니다.좋은 평판을 통해 모든 고객과 좋은 협력 관계를 유지하는 것이 우리의 비전입니다.



자주하는 질문

Q: 당신은 무역 회사입니까 아니면 제조업체입니까?
우리는 공장입니다.
Q: 배달 시간은 얼마나 걸립니까?
상품의 재고가 있는 경우 일반적으로 3-5일입니다.
또는 상품의 재고가 없는 경우 7-10일입니다. 수량에 따라 다릅니다.
Q: 샘플을 제공합니까?무료인가요 추가인가요?
예, 샘플을 무료로 제공할 수 있지만 운임은 지불하지 않습니다.
Q: 지불 조건은 무엇입니까?
결제 <=5000USD, 100% 선불.
Paymen >=5000USD, 미리 80% T/T, shippment 전에 균형.
