제품 상세 정보:
|
| 결정은 형상을 이룬다: | 4h | 상품 이름: | 원문대로 에피택셜 웨이퍼 |
|---|---|---|---|
| 지름: | 150.0 밀리미터 +0mm/-0.2mm | 표면 배향: | 비축 :4' <11-20>±0.5를 향하여' |
| 1차 플래트 길이: | 47.5 밀리미터 ± 1.5 밀리미터 | 2차 플래트 길이: | 어떤 2차 플래트 |
| 직각 방향이탈: | ±5.0' | 두께 a: | 350.0μm± 25.0μm |
| 강조하다: | 260um 실리콘 카바이드 기판,Power Devices Epitaxial Wafer,실리콘 카바이드 기판 P 레벨 |
||

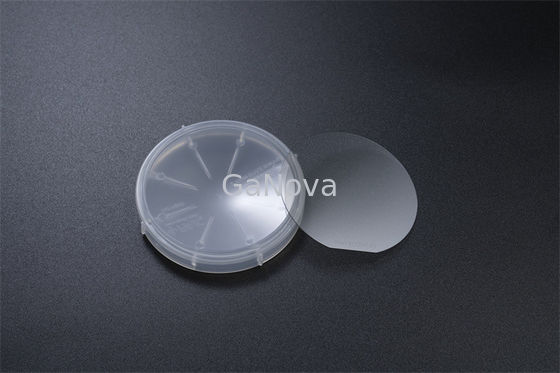

4H-N/SI<0001>260μm±25μ전력 소자 및 마이크로웨이브 소자용 m 2인치 SiC 기판 P-레벨
JDCD03-001-001 2인치 SiC 기판 P 레벨 4H-N/SI<0001>260μm±25μ전원 장치 및 마이크로파 장치용 m
개요
당사는 시장을 선도하는 품질의 SiC 기판을 개발 및 제조하여 SiC 성공 사례에 기여합니다.우리는 수년간의 SiC 생산 경험과 우수한 대량 생산에 대한 기업 배경을 가지고 있습니다.우리의 크고 지속적으로 확장되는 IP 포트폴리오는 우리의 기술 및 제조 관행이 보호되고 최첨단 상태를 유지하도록 보장합니다.
|
재산 |
P-MOS 등급 | P-SBD 등급 | D등급 |
| 크리스탈 형태 | 4시간 | ||
| 폴리타입 | 허용되지 않음 | 면적≤5% | |
| (MPD)ㅏ | ≤0.2 /센티미터2 | ≤0.5 /센티미터2 | ≤5 /센티미터2 |
| 육각 플레이트 | 허용되지 않음 | 면적≤5% | |
| 육각 다결정 | 허용되지 않음 | ||
| 포함ㅏ | 면적≤0.05% | 면적≤0.05% | 해당 없음 |
| 비저항 | 0.015Ω•cm—0.025Ω•cm | 0.015Ω•cm—0.025Ω•cm | 0.014Ω•cm—0.028Ω•cm |
| (EPD)ㅏ | ≤4000/센티미터2 | ≤8000/센티미터2 | 해당 없음 |
| (테드)ㅏ | ≤3000/센티미터2 | ≤6000/센티미터2 | 해당 없음 |
| (BPD)ㅏ | ≤1000/센티미터2 | ≤2000/센티미터2 | 해당 없음 |
| (TSD)ㅏ | ≤600/센티미터2 | ≤1000/센티미터2 | 해당 없음 |
| 적재 결함 | ≤0.5% 지역 | ≤1% 면적 | 해당 없음 |
|
표면 금속 오염 |
(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca,V, Mn) ≤1E11 cm-2 |
||
| 지름 | 150.0mm +0mm/-0.2mm | ||
| 표면 방향 | Off-Axis: <11-20>±0.5 ° 쪽으로 4° | ||
| 기본 플랫 길이 | 47.5mm ± 1.5mm | ||
| 보조 플랫 길이 | 보조 플랫 없음 | ||
| 기본 평면 방향 | <11-20>±1°에 평행 | ||
| 보조 평면 방향 | 해당 없음 | ||
| 직교 잘못된 방향 | ±5.0° | ||
| 표면 마감 | C-Face: 광학 광택제, Si-Face: CMP | ||
| 웨이퍼 에지 | 베벨링 | ||
|
표면 거칠기 (10μm×10μm) |
Si 면 Ra≤0.20 nm ； C 면 Ra≤0.50 nm | ||
| 두께ㅏ | 350.0μm± 25.0μm | ||
| LTV(10mm×10mm)ㅏ | ≤2μm | ≤3μm | |
| (TTV)ㅏ | ≤6μm | ≤10μm | |
| (절하다)ㅏ | ≤15μm | ≤25μm | ≤40μm |
| (경사)ㅏ | ≤25μm | ≤40μm | ≤60μm |
| 칩/인덴트 | 없음 허용됨 ≥0.5mm 너비 및 깊이 | 수량 2 ≤1.0mm 너비 및 깊이 | |
|
흠집ㅏ (사이페이스,CS8520) |
≤5 및 누적 길이≤0.5×웨이퍼 직경 |
≤5 및 누적 길이 ≤1.5×Wafer 지름 |
|
| TUA(2mm*2mm) | ≥98% | ≥95% | 해당 없음 |
| 균열 | 허용되지 않음 | ||
| 오염 | 허용되지 않음 | ||
| 재산 | P-MOS 등급 | P-SBD 등급 | D등급 |
| 가장자리 제외 | 3mm | ||
비고: 로 표시된 항목에는 3mm 가장자리 제외가 사용됩니다.ㅏ.
회사 소개
우리는 전자, 광학, 광전자 및 기타 여러 분야에서 널리 사용되는 웨이퍼, 기판 및 맞춤형 광학 유리 부품으로 다양한 재료를 가공하는 것을 전문으로 합니다.우리는 또한 많은 국내 및 해외 대학, 연구 기관 및 기업과 긴밀히 협력하여 R&D 프로젝트를 위한 맞춤형 제품 및 서비스를 제공하고 있습니다.좋은 평판을 통해 모든 고객과 좋은 협력 관계를 유지하는 것이 우리의 비전입니다.
자주하는 질문
Q: 당신은 무역 회사입니까 아니면 제조업체입니까?
우리는 공장입니다.
Q: 배달 시간은 얼마나 걸립니까?
상품의 재고가 있는 경우 일반적으로 3-5일입니다.
또는 상품의 재고가 없는 경우 7-10일입니다. 수량에 따라 다릅니다.
Q: 샘플을 제공합니까?무료인가요 추가인가요?
예, 샘플을 무료로 제공할 수 있지만 운임은 지불하지 않습니다.
Q: 지불 조건은 무엇입니까?
결제 <=5000USD, 100% 선불.
Paymen >=5000USD, 미리 80% T/T, shippment 전에 균형.
