제품 상세 정보:
|
| 상품 이름: | 2 인치 프리-스탠딩 n-형 갈륨-질소 기판 | 활: | ≤ 20μm |
|---|---|---|---|
| 배향 평판: | (1- 100) ±0.1˚, 12.5 ± 1 밀리미터 | 차원: | 50.0 ±0.3mm |
| 두께: | 400 ± 30μm | TTV: | ≤ 15 um |
| 강조하다: | 2 인치 GaN 에피 Wafer,370um 단일 결정 wafer,430um GaN epi 웨이퍼 |
||
두께 400 ± 30 μm 2-인치 자유 고정 n-형 갈륨-질소 기판은 50.0 ±0.3 밀리미터를 치수화합니다
2 인치 C-표면 규소 도핑된 n형 프리-스탠딩 갈륨-질소 단결정 기판 저항률 < 0="">
개관
가장 일반적인 방법, 금속-유기 화학 기상 증착 (유기 금속 CVD 법)은 본래 금속-유기물 전구체와 서셉터와 반응기 벽에서 발생하여 탄소와 산소와 규소 원자에 의해 오염되는 GaN의 결과가 됩니다. 성장 온도, III/V 비율, 가스 유량과 반응기 압력을 포함하여 오염물의 정도는 컴플렉스리 성장 조건에 의존합니다.
| 2 인치 프리-스탠딩 n-형 갈륨-질소 기판 | ||||||
|
생산 수준(P) |
조사(R) |
가상(D) |
기록 : (1) 5 점 : 5곳 위치들의 미스컷 앵글은 0.55 ±0.15o입니다 (2) 3 점 : 위치들의 미스컷 앵글은 (2, 4, 5)는 0.55 ±0.15o입니다 (3) 사용가능 영역 : 주변과 대형 결점 (홀)의 배제 |
|||
| P+ | Ｐ | Ｐ- | ||||
| 항목 | GaN-FS-C-N-C50-SSP | |||||
| 차원 | 50.0 ±0.3 밀리미터 | |||||
| 두께 | 400 ± 30 μm | |||||
| 배향 평판 | (1- 100) ±0.1o, 12.5 ± 1 밀리미터 | |||||
| TTV | ≤ 15 μm | |||||
| 활 | ≤ 20 μm | |||||
| 저항률 (300K) | n형을 위한 ≤ 0.02 Ω·cm (규소 도핑된) | |||||
| Ga 표면부 거칠기 | <0> | |||||
| 엔 표면부 거칠기 | 0.5 ~1.5 μm (일 측면은 광택이 났습니다) | |||||
| M-주축 (미스컷 앵글)을 향한 각도에서 떨어져 있는 Ｃ 비행기 (0001) |
0.55 ± 0.1o (5 점) |
0.55± 0.15o (5 점) |
0.55 ± 0.15o (3 점) |
|||
| 나사형 디스로케이션 밀도 | ≤ 7.5 Ｘ 105 cm-2 | ≤ 3 Ｘ 106 cm-2 | ||||
| 센터에서 Ф47 밀리미터에 블랙홀의 숫자와 맥스 사이즈 | 0 | ≤ 3@1000 μm | ≤ 12@1500 μm | ≤ 20@3000 μm | ||
| 사용가능 영역 | > 90% | >80% | >70% | |||

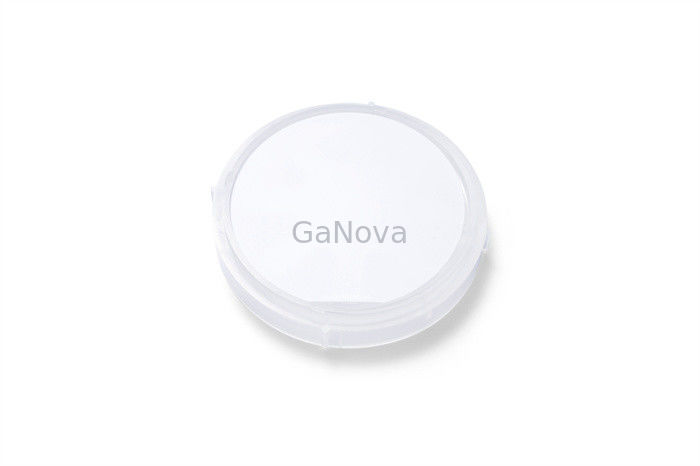

| 패키지 | 매엽 컨테이너에서 고청정실에서 패키징됩니다 | |||||
우리에 대하여
우리는 다양한 재료를 웨이퍼로 처리하는 것을 전문으로 합니다, 기판과 주문 제작된 광학유리 parts.components가 넓게 전자공학, 광학, 옵토 일렉트로닉스와 많은 다른 분야에 사용했습니다. 우리가 또한 밀접하게 많은 국내이고 해외 대학, 조사 기관과 회사와 함께 일했다고 그들의 연구 개발 사업을 위한 쿠스 토미즈드 제품 및 서비스가 규정합니다. 우리의 좋은 평판에 의해 우리의 모든 고객들과 협력의 좋은 관계를 유지하는 것은 우리의 비전입니다.
FAQ
큐 : 당신이 업체 또는 제조를 거래하고 있습니까 ?
우리는 공장입니다.
큐 : 오랫동안 당신의 배달 시간은 어떻습니까?
일반적으로 상품이 주식에 있다면 그것은 3-5 일입니다.
또는 상품이 주식에 없으면 그것은 7-10 일입니다, 양에 따른 중입니다.
큐 : 당신은 샘플을 제공합니까 ? 그것이 자유롭거나 여분입니까 ?
예, 우리는 자유 전하를 위한 샘플을 제공할 수 있지만, 화물의 비용을 지불하지 않습니다.
큐 : 당신의 결제 조건이 무엇입니까 ?
입금 <>
페이맨 >=5000USD, 사전에 80% 전신환, 시립먼트 앞에 있는 잔액.
