0.015Ωocm-0.025Ωocm SiC 에피택셜 웨이퍼 C-표면 광학 폴란드 Si 면 CMP

0.015Ωocm-0.025Ωocm SiC 에피택셜 웨이퍼 C-표면 광학 폴란드 Si 면 CMP

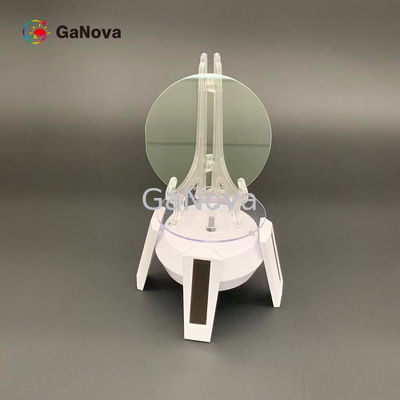

0.015Ω•cm—0.025Ω•cm SiC Epitaxial Wafer C-Face Optical Polish Si-Face CMP
0.015Ωocm-0.025Ωocm SiC 에피택셜 웨이퍼 C-표면 광학 폴란드 Si 면 CMP 0.015Ωocm-0.025Ωocm SiC 에피택셜 웨이퍼 C-표면 광학 폴란드 Si 면 CMP

큰 이미지 :  0.015Ωocm-0.025Ωocm SiC 에피택셜 웨이퍼 C-표면 광학 폴란드 Si 면 CMP

제품 상세 정보:
원래 장소: 스초우 중국
브랜드 이름: GaNova
인증: UKAS/ISO9001:2015
모델 번호: JDCD03-001-007
결제 및 배송 조건:
포장 세부 사항: 클래스 10000 클린룸 환경에서 25개 카세트 또는 단일 웨이퍼 컨테이너로 진공 포장합니다.
배달 시간: 3~4주
지불 조건: 전신환

0.015Ωocm-0.025Ωocm SiC 에피택셜 웨이퍼 C-표면 광학 폴란드 Si 면 CMP

설명
상품 이름: 6 인치 직경 탄화규소 (SiC) 기판 상술 1차 플래트 배향: {10-10}±5.0'
결정은 형상을 이룬다: 4h 1차 플래트 길이: 47.5 mm±2.0 밀리미터
지름: 149.5mm~150.0mm 웨이퍼 방향: 축 이탈 :4H-N,On 주축을 위한 4.0' <1120>±0.5를 향하여' :4H-SI를 위한 <0001>±0.5'
강조하다:

SiC 에피택셜 웨이퍼 C-표면

,

광학 폴란드 SIC 웨이퍼

,

Si 면 CMP는 에피택셜 웨이퍼를 토합니다

0.015Ωocm-0.025Ωocm SiC 에피택셜 웨이퍼 C-표면 :광학 니스, Si 면 CMP

개관

SIC 웨이퍼는 실리콘으로 만들어진 반도체 물질입니다. 탄화 규소 웨이퍼는 크리스탈을 식각함으로써 만들어지는 결정성 재료입니다. 그것은 전력용 반도체 장치를 위해 사용되기에 충분히 일반적으로 가늡니다. 다른 타입은 일종의 절연체입니다.

온도 범위는 전력용 반도체에 극단적으로 전기적이고 자기장에 중요합니다. 탄화 규소 웨이퍼는 양쪽 방향으로 전도성 있습니다.

6 인치 직경 탄화규소 (SiC) 기판 상술
등급 제로 MPD 생산 등급 (Z 등급) 가짜 등급 (D 대학원생)
지름 149.5mm~150.0mm
두께 4H-N 350μm±20μm 350μm±25μm
4H-SI 500μm±20μm 500μm±25μm
웨이퍼 방향 축 이탈 :4H-N,On 주축을 위한 4.0' ±0.5를 향하여 <1120>' :<0001>4H-SI를 위한 ±0.5'
마이크로파이프 비중 4H-N ≤0.5cm-2 ≤15cm-2
4H-SI ≤1cm-2 ≤15cm-2
저항률 4H-N 0.015~0.025Ω·cm 0.015~0.028Ω·cm
4H-SI ≥1E9Ω·cm ≥1E5Ω·cm
1차 플래트 배향 {10-10}±5.0'
1차 플래트 길이 4H-N 47.5 mm±2.0 밀리미터
4H-SI 눈금
에지 배제 3 밀리미터
LTV / TTV / 활 /Warp ≤3μm/≤6μm/≤30μm/≤40μm ≤5μm/≤15μm/≤40μm/≤60μm
거칠기 실리콘 표면 CMP Ra≤0.2nm Ra≤0.5nm
탄소 전면 Ra≤1.0nm을 닦으세요
고강도 빛에 의한 에지 균열 어떤 것 점진적 길이 ≤ 20 밀리미터가 length≤2 밀리미터를 선발합니다
※ 고강도에 의한 마법 플레이트는 점등됩니다 누적된 area≤0.05% 누적된 area≤0.1%
고강도 빛에 의한 ※Polytype 지역 어떤 것 누적된 area≤3%
시각적 탄소 포함 누적된 area≤0.05% 누적된 area≤3%
고강도 빛에 의한 실리콘 표면 스크래치 어떤 것 크우무라티브 length≤1×wafer 지름
고강도 빛에 의한 가장 자리 칩 어떤 것도 ≥0.2 밀리미터 폭과 깊이를 허용하지 않았습니다 각각 5 허락된, ≤1 밀리미터
고강도 빛에 의한 실리콘 표면오염 어떤 것
패키징 멀티 웨이퍼 카세트 또는 매엽 컨테이너

말하세요 : 3 밀리미터 에지 배제는 a와 함께 표시된 항목을 위해 사용됩니다.

우리에 대하여

우리는 다양한 재료를 웨이퍼로 처리하는 것을 전문으로 합니다, 기판과 주문 제작된 광학유리 parts.components가 넓게 전자공학, 광학, 옵토 일렉트로닉스와 많은 다른 분야에 사용했습니다. 우리가 또한 밀접하게 많은 국내이고 해외 대학, 조사 기관과 회사와 함께 일했다고 그들의 연구 개발 사업을 위한 주문 제작된 제품 및 서비스가 규정합니다. 우리의 좋은 평판에 의해 우리의 모든 고객들과 협력의 좋은 관계를 유지하는 것은 우리의 비전입니다.

FAQ

큐 : 당신이 업체 또는 제조를 거래하고 있습니까 ?
우리는 공장입니다.
큐 : 오랫동안 당신의 배달 시간은 어떻습니까?
일반적으로 상품이 주식에 있다면 그것은 3-5 일입니다.
또는 상품이 주식에 없으면 그것은 7-10 일입니다, 양에 따른 중입니다.
큐 : 당신은 샘플을 제공합니까 ? 그것이 자유롭거나 여분입니까 ?
예, 우리는 자유 전하를 위한 샘플을 제공할 수 있지만, 화물의 비용을 지불하지 않습니다.
큐 : 당신의 결제 조건이 무엇입니까 ?
입금 <> 페이맨 >=5000USD, 사전에 80% 전신환, 시립먼트 앞에 있는 잔액.
