제품 상세 정보:
|
| 상품 이름: | 원문대로 에피택셜 웨이퍼 | 지름: | 150.0 밀리미터 +0mm/-0.2mm |
|---|---|---|---|
| 표면 배향: | 비축 :4' <11-20>±0.5를 향하여' | 1차 플래트 길이: | 47.5 밀리미터 ± 1.5 밀리미터 |
| 2차 플래트 길이: | 어떤 2차 플래트 | 1차 플래트 배향: | 평행한 to<11-20>±1' |
| 직각 방향이탈: | ±5.0' | 에지 배제: | 3 밀리미터 |
| 강조하다: | 4H SiC 에피택셜 웨이퍼,실리콘 epi 웨이퍼 0.025ΩoCm,SiC 에피택셜 웨이퍼 0.015ΩoCm |
||

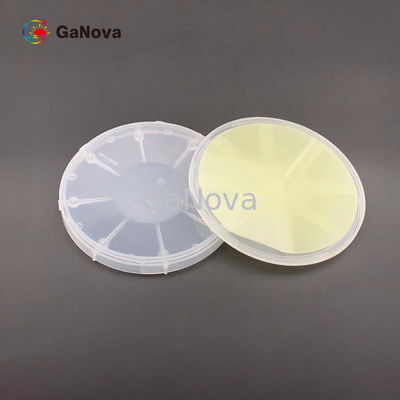

4H SiC 에피택셜 웨이퍼 0.015Ωocm-0.025Ωocm ≤4000/cm2 150.0 밀리미터 +0mm/-0.2mm
JDCD03-001-003
개관
다음 유형은 베타 탄화 규소입니다. 베타 SiC는 1700 도 섭씨 보다 더 높게 기온에 생산됩니다. 알파 카바이드는 가장 공통이고, 우르츠광과 유사한 육방정계 결정 구조를 가집니다. 베타 형태는 다이아몬드와 유사하고, 극소수 응용에서 사용됩니다. 그것은 전기 자동차를 위한 전력 세미트에 선호되는 선택이었습니다. 여러 제 3자 SIC 웨이퍼 공급들은 현재 이 신재료에 일하고 있습니다.
|
특성 |
피-모스 등급 | P-SBD 등급 | Ｄ 등급 |
| 결정은 형상을 이룬다 | 4H | ||
| 폴리타입 | 어떤 것도 허락하지 않았습니다 | Area≤5% | |
| (MPD) a | ≤0.2 /cm2 | ≤0.5 /cm2 | ≤5 /cm2 |
| 마법 플레이트 | 어떤 것도 허락하지 않았습니다 | Area≤5% | |
| 6 각형 다결정체 | 어떤 것도 허락하지 않았습니다 | ||
| 포함 a | Area≤0.05% | Area≤0.05% | 이용 불가능 |
| 저항률 | 0.015Ωocm-0.025Ωocm | 0.015Ωocm-0.025Ωocm | 0.014Ωocm-0.028Ωocm |
| (EPD) a | ≤4000/cm2 | ≤8000/cm2 | 이용 불가능 |
| a를 (널어 말리세요) | ≤3000/cm2 | ≤6000/cm2 | 이용 불가능 |
| (BPD) a | ≤1000/cm2 | ≤2000/cm2 | 이용 불가능 |
| (TSD) a | ≤600/cm2 | ≤1000/cm2 | 이용 불가능 |
| 적층 결함 | ≤0.5% 지역 | ≤1% 지역 | 이용 불가능 |
|
표면 금속 오염물 |
(Al, Cr, Cu, 아연, Pb, Ti인 Na, Ｋ인 Fe, Ni, Ca, Ｖ, Mn) ≤1E11 cm-2 |
||
| 지름 | 150.0 밀리미터 +0mm/-0.2mm | ||
| 표면 배향 | 비축 :4' ±0.5를 향하여 <11-20>' | ||
| 1차 플래트 길이 | 47.5 밀리미터 ± 1.5 밀리미터 | ||
| 2차 플래트 길이 | 어떤 2차 플래트 | ||
| 1차 플래트 배향 | 평행한 <11-20>to±1' | ||
| 2차 플래트 배향 | 이용 불가능 | ||
| 직각 방향이탈 | ±5.0' | ||
| 표면가공도 | C-표면 :광학 니스, Si 면 :CMP | ||
| 웨이퍼 에지 | 베벨링 | ||
|
조도 (10μm×10μm) |
si 면 Ra≤0.20 nm ; Ｃ 표면 Ra≤0.50 nm | ||
| 두께 a | 350.0μm± 25.0 μm | ||
| LTV(10mm×10mm)A | ≤2μm | ≤3μm | |
| (TTV) a | ≤6μm | ≤10μm | |
| a를 (숙이세요) | ≤15μm | ≤25μm | ≤40μm |
| a를 (만곡시키세요) | ≤25μm | ≤40μm | ≤60μm |
| 칩 / 상품 주문 | 어떤 것도 ≥0.5mm 폭과 깊이를 허용하지 않았습니다 | Qty.2 ≤1.0 밀리미터 폭과 깊이 | |
|
스크래치 a (Si Face,CS8520) |
≤5과 누적된 Length≤0.5×Wafer 지름 |
≤5과 누적된 Length≤1.5×Wafer 지름 |
|
| TUA(2mm*2mm) | ≥98% | ≥95% | 이용 불가능 |
| 결함 | 어떤 것도 허락하지 않았습니다 | ||
| 오염물 | 어떤 것도 허락하지 않았습니다 | ||
| 특성 | 피-모스 등급 | P-SBD 등급 | Ｄ 등급 |
| 에지 배제 | 3 밀리미터 | ||
말하세요 : 3 밀리미터 에지 배제는 a와 함께 표시된 항목을 위해 사용됩니다.
