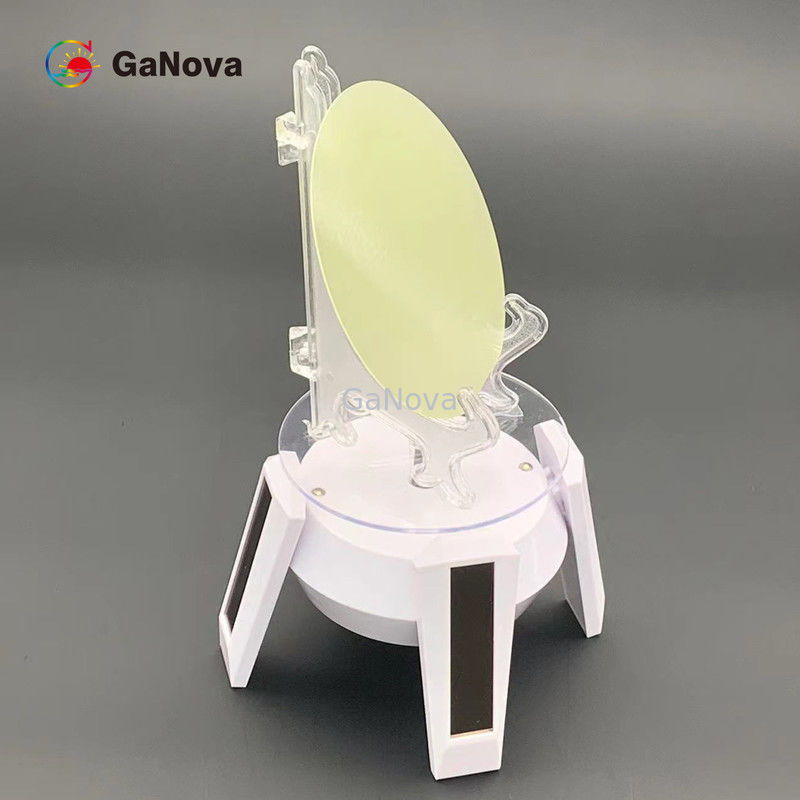

제품 상세 정보:
|
| 상품 이름: | 원문대로 에피택셜 웨이퍼 | 지름: | 150.0 밀리미터 +0mm/-0.2mm |
|---|---|---|---|
| 표면 배향: | 비축 :4' <11-20>±0.5를 향하여' | 1차 플래트 길이: | 47.5 밀리미터 ± 1.5 밀리미터 |
| 2차 플래트 길이: | 어떤 2차 플래트 | 1차 플래트 배향: | 평행한 to<11-20>±1' |
| 직각 방향이탈: | ±5.0' | 에지 배제: | 3 밀리미터 |
| 강조하다: | 150.0 밀리미터 SiC 에피택셜 웨이퍼,탄화 규소 웨이퍼 3 밀리미터,에피인 SiC는 어떤 2차 플래트도 웨이퍼로 만들지 않습니다 |
||
JDCD03-001-003
개관
SiC 불세공 (크리스탈은) 성장되고, 금은괴에 가공되고, 그리고 나서 기판을 벴으며, 그것이 다음에 닦입니다. 가는 SiC 에피택셜 층은 에피-웨이퍼를 만들기 위해 그리고 나서 이 기판의 위에 성장됩니다.
오늘, 반도체 산업은 급속도로 확장되고 있으며, 그것이 저 웨이퍼 공급이 성공에 결정적이라는 것을 의미합니다. 탄화규소 반도체에 대한 증가된 수요를 수용하기 위해, 반도체 제조업자들은 필요한 실리콘과 SIC 웨이퍼를 만들기 위해 점점 양쪽 조직 내부 외부 소스들로 돌아가고 있습니다. 이러한 조직 내부 관계자들은 반도체 제조업자들이 규모의 경제를 실현하고 비용을 줄일 수 있도록 도와 줄 것입니다. 전형적 탄화 규소 웨이퍼가 무엇입니까?
|
특성 |
피-모스 등급 | P-SBD 등급 | Ｄ 등급 |
| 결정은 형상을 이룬다 | 4H | ||
| 폴리타입 | 어떤 것도 허락하지 않았습니다 | Area≤5% | |
| (MPD) a | ≤0.2 /cm2 | ≤0.5 /cm2 | ≤5 /cm2 |
| 마법 플레이트 | 어떤 것도 허락하지 않았습니다 | Area≤5% | |
| 6 각형 다결정체 | 어떤 것도 허락하지 않았습니다 | ||
| 포함 a | Area≤0.05% | Area≤0.05% | 이용 불가능 |
| 저항률 | 0.015Ωocm-0.025Ωocm | 0.015Ωocm-0.025Ωocm | 0.014Ωocm-0.028Ωocm |
| (EPD) a | ≤4000/cm2 | ≤8000/cm2 | 이용 불가능 |
| a를 (널어 말리세요) | ≤3000/cm2 | ≤6000/cm2 | 이용 불가능 |
| (BPD) a | ≤1000/cm2 | ≤2000/cm2 | 이용 불가능 |
| (TSD) a | ≤600/cm2 | ≤1000/cm2 | 이용 불가능 |
| 적층 결함 | ≤0.5% 지역 | ≤1% 지역 | 이용 불가능 |
|
표면 금속 오염물 |
(Al, Cr, Cu, 아연, Pb, Ti인 Na, Ｋ인 Fe, Ni, Ca, Ｖ, Mn) ≤1E11 cm-2 |
||
| 지름 | 150.0 밀리미터 +0mm/-0.2mm | ||
| 표면 배향 | 비축 :4' ±0.5를 향하여 <11-20>' | ||
| 1차 플래트 길이 | 47.5 밀리미터 ± 1.5 밀리미터 | ||
| 2차 플래트 길이 | 어떤 2차 플래트 | ||
| 1차 플래트 배향 | 평행한 <11-20>to±1' | ||
| 2차 플래트 배향 | 이용 불가능 | ||
| 직각 방향이탈 | ±5.0' | ||
| 표면가공도 | C-표면 :광학 니스, Si 면 :CMP | ||
| 웨이퍼 에지 | 베벨링 | ||
|
조도 (10μm×10μm) |
si 면 Ra≤0.20 nm ; Ｃ 표면 Ra≤0.50 nm | ||
| 두께 a | 350.0μm± 25.0 μm | ||
| LTV(10mm×10mm)A | ≤2μm | ≤3μm | |
| (TTV) a | ≤6μm | ≤10μm | |
| a를 (숙이세요) | ≤15μm | ≤25μm | ≤40μm |
| a를 (만곡시키세요) | ≤25μm | ≤40μm | ≤60μm |
| 칩 / 상품 주문 | 어떤 것도 ≥0.5mm 폭과 깊이를 허용하지 않았습니다 | Qty.2 ≤1.0 밀리미터 폭과 깊이 | |
|
스크래치 a (Si Face,CS8520) |
≤5과 누적된 Length≤0.5×Wafer 지름 |
≤5과 누적된 Length≤1.5×Wafer 지름 |
|
| TUA(2mm*2mm) | ≥98% | ≥95% | 이용 불가능 |
| 결함 | 어떤 것도 허락하지 않았습니다 | ||
| 오염물 | 어떤 것도 허락하지 않았습니다 | ||
| 특성 | 피-모스 등급 | P-SBD 등급 | Ｄ 등급 |
| 에지 배제 | 3 밀리미터 | ||
말하세요 : 3 밀리미터 에지 배제는 a와 함께 표시된 항목을 위해 사용됩니다.
우리에 대하여
우리는 다양한 재료를 웨이퍼로 처리하는 것을 전문으로 합니다, 기판과 주문 제작된 광학유리 parts.components가 넓게 전자공학, 광학, 옵토 일렉트로닉스와 많은 다른 분야에 사용했습니다. 우리가 또한 밀접하게 많은 국내이고 해외 대학, 조사 기관과 회사와 함께 일했다고 그들의 연구 개발 사업을 위한 주문 제작된 제품 및 서비스가 규정합니다. 우리의 좋은 평판에 의해 우리의 모든 고객들과 협력의 좋은 관계를 유지하는 것은 우리의 비전입니다.
FAQ
큐 : 당신이 업체 또는 제조를 거래하고 있습니까 ?
우리는 공장입니다.
큐 : 오랫동안 당신의 배달 시간은 어떻습니까?
일반적으로 상품이 주식에 있다면 그것은 3-5 일입니다.
또는 상품이 주식에 없으면 그것은 7-10 일입니다, 양에 따른 중입니다.
큐 : 당신은 샘플을 제공합니까 ? 그것이 자유롭거나 여분입니까 ?
예, 우리는 자유 전하를 위한 샘플을 제공할 수 있지만, 화물의 비용을 지불하지 않습니다.
큐 : 당신의 결제 조건이 무엇입니까 ?
입금 <>
페이맨 >=5000USD, 사전에 80% 전신환, 시립먼트 앞에 있는 잔액.
