제품 상세 정보:
|
| 상품 이름: | GaAs-Si 웨이퍼 | 성장법: | VGF |
|---|---|---|---|
| 행동 유형: | S-C-N | 오리엔테이션: | EJ[0-1-1]±0.5° |
| OF 길이(mm): | 17±1 | IF 오리엔테이션: | EJ[0-11]±0.5° |
| 강조하다: | 18 밀리미터 비소화 갈륨 Si 웨이퍼,GAA 언도핑된 기판 VGF,비소화 갈륨 Si 웨이퍼 2 인치 |
||
2 인치 비소화 갈륨 (100) 언도핑된 기판
개관
인듐 갈륨 비화물, 비화 알루미늄 갈륨과 다른 사람을 포함하여 비소화 갈륨은 종종 다른 III-V 반도체의 열벽 증착기에 쓸 기판 물질로서 사용됩니다.
갈륨 비소 (화학식 비소화 갈륨)은 반도체 화합물이 약간의 다이오드 Ｓ와 트랜지스터 FET Ｓ (FETs)와 집적 회로 Ｓ (ICs)에 사용했다는 것 입니다. 대부분 전자 Ｓ인 전하 캐리어는 원자 Ｓ 중에 고속으로 이동합니다.
|
비소화 갈륨 실리콘 웨이퍼 |
|
|
성장법 |
VGF |
| 타입을 수행하세요 | S-C-N |
| 불순물 | 비소화 갈륨 실리콘 |
| 배향 | (100)15' ±0.5' 꺼짐 상태 토바르트아<111> |
| 방향 각도 | 0' |
| OF 배향 | EJ[0-1-1]±0.5' |
| OF 길이 (밀리미터) | 17±1 |
| 조건 배향 | EJ[0-11]±0.5' |
| 조건 길이(MM) | 7±1 |
| 지름(MM) | 50.8±0.2 |
| CC(/c.c.) | 0.4E18~1E18 |
| 저항률(ohm.cm) | 이용 불가능 |
| Mobility(cm2/v.s) | ≥1000 |
| EPD(/cm2) | ≤5000 |
| 두께(um) | 350±20 |
| TTV(um) | <10> |
| TTR(um) | <10> |
| 활(um) | <15> |
| 날실(um) | <15> |
| 서피스 | Side1 :닦은 Side2 :에칭됩니다 |

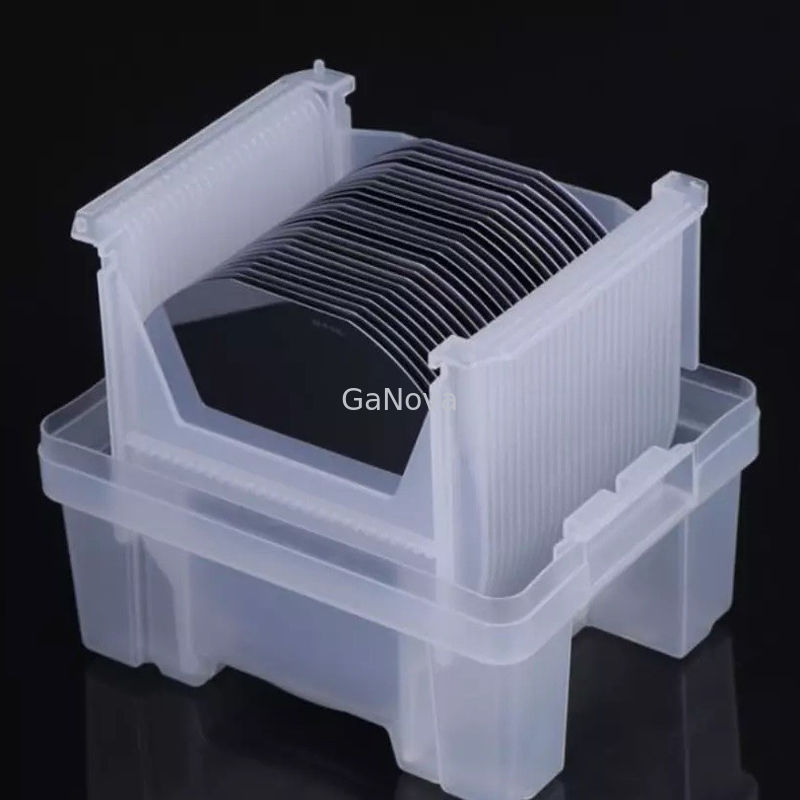

| 패키징 | 카세트 또는 단일 |
우리에 대하여
우리는 다양한 재료를 웨이퍼로 처리하는 것을 전문으로 합니다, 기판과 주문 제작된 광학유리 parts.components가 넓게 전자공학, 광학, 옵토 일렉트로닉스와 많은 다른 분야에 사용했습니다. 우리가 또한 밀접하게 많은 국내이고 해외 대학, 조사 기관과 회사와 함께 일했다고 그들의 연구 개발 사업을 위한 주문 제작된 제품 및 서비스가 규정합니다. 우리의 좋은 평판에 의해 우리의 모든 고객들과 협력의 좋은 관계를 유지하는 것은 우리의 비전입니다.
FAQ
큐 : 당신이 업체 또는 제조를 거래하고 있습니까 ?
우리는 공장입니다.
큐 : 오랫동안 당신의 배달 시간은 어떻습니까?
일반적으로 상품이 주식에 있다면 그것은 3-5 일입니다.
또는 상품이 주식에 없으면 그것은 7-10 일입니다, 양에 따른 중입니다.
큐 : 당신은 샘플을 제공합니까 ? 그것이 자유롭거나 여분입니까 ?
예, 우리는 자유 전하를 위한 샘플을 제공할 수 있지만, 화물의 비용을 지불하지 않습니다.
큐 : 당신의 결제 조건이 무엇입니까 ?
입금 <>
페이맨 >=5000USD, 사전에 80% 전신환, 시립먼트 앞에 있는 잔액.
