제품 상세 정보:
|
| 표면 배향: | A-plane(11-20) | 재료: | 고순도 Al2O3(>99.995%) |
|---|---|---|---|
| 두께: | 430±15μm | R-비행기: | R9 |
| 지름: | 50.8 ±0.10 | 웨이퍼 에지: | R-타입 |
| 강조하다: | 티에치케이 430 um 사파이어 기판,Ｒ 유형 반도체 웨이퍼,사파이어 기판 OCM (상대방 상표제품) |
||

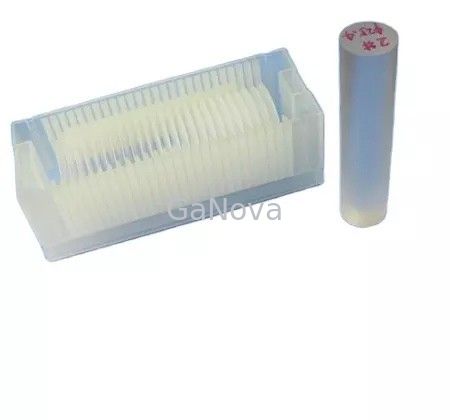

길이 (Mm) 16개 LED 칩의 티에치케이 430μm 사파이어 기판 웨이퍼 결정 배향 C/M0.2
JDCD08-001-001 지름 50 밀리미터 사파이어 기판 웨이퍼, 티에치케이 430μm, 결정 방위 C/M0.2, OF 길이 (밀리미터) 16개 LED 칩, 기판 물질
실용적 생산에서, 사파이어 웨이퍼는 크리스탈 바를 줄이고 그리고 나서 갈리고 광택이 남으로써 만들어집니다. 일반적으로, 반도체 웨이퍼는 와이어 절단 또는 멀티 와이어 절단기에 의해 웨이퍼로 절단됩니다.
사파이어는 물리적이고 화학적이고 광학 특성의 특이 조합의 물질이며, 그것이 그것을 고온, 열 충격, 물과 샌드 이로전과 스크래칭에 저항력이 있게 합니다. 그것은 3 um 내지 5 um으로부터의 많은 IR 응용에 쓸 뛰어난 창문재입니다. 넓게 기판이 익숙한 씨 플레인 사파이어가 청색 LED와 레이저 다이오드를 위한 GaN과 같은 III-V와 II-VI 화합물을 성장시키는 반면에, r-평면 사파이어 기판은 마이크로 전자 공학 IC 애플리케이션을 위한 실리콘의 헤테로-에피텍시얼 기탁을 위해 사용됩니다.
|
매개 변수 |
상술 | ||
| 유닛 | 타겟 | 허용한도 | |
| 재료 | 고순도 Al2O3(>99.995%) | ||
| 지름 | 밀리미터 | 50.8 | ±0.10 |
| 두께 | μm | 430 | ±15 |
| 표면 배향 | 씨 플레인(0001) | ||
| -떨어져서 M-주축을 | 급 | 0.20 | ±0.10 |
| -떨어져서 A-주축을 | 급 | 0.00 | ±0.10 |
| 플랫 배향 | A-plane(11-20) | ||
| -평평한 오프-셋 각 | 급 | 0.0 | ±0.2 |
| 평평한 길이 | 밀리미터 | 16.0 | ±1 |
| R-비행기 | R9 | ||
| 전면 거칠기(Ra) | 별거 안 해 | <0.3 | |
| 뒷 표면 거칠기 | μm | 0.8~1.2μm | |
| 전면 품질 | 에피레디인 닦인 반사경 | ||
| 웨이퍼 에지 | R-타입 | ||
| 챔퍼 크기 | μm | 80-160 | |
| 평판 에지와 원형 에지 사이의 날끝각 라디안 | 밀리미터 | R=9 | |
| TTV | μm | ≤5 | |
| LTV(5x5mm) | μm | ≤1.5 | |
| 활 | μm | 0~-5 | |
| 날실 | μm | ≤10 | |
| 레이저 마크 | 요구된 고객으로서 | ||
우리에 대하여
우리는 다양한 재료를 웨이퍼로 처리하는 것을 전문으로 합니다, 기판과 주문 제작된 광학유리 parts.components가 넓게 전자공학, 광학, 옵토 일렉트로닉스와 많은 다른 분야에 사용했습니다. 우리가 또한 밀접하게 많은 국내이고 해외 대학, 조사 기관과 회사와 함께 일했다고 그들의 연구 개발 사업을 위한 주문 제작된 제품 및 서비스가 규정합니다. 우리의 좋은 평판에 의해 우리의 모든 고객들과 협력의 좋은 관계를 유지하는 것은 우리의 비전입니다.
FAQ
큐 : 당신이 업체 또는 제조를 거래하고 있습니까 ?
우리는 공장입니다.
큐 : 오랫동안 당신의 배달 시간은 어떻습니까?
일반적으로 상품이 주식에 있다면 그것은 3-5 일입니다.
또는 상품이 주식에 없으면 그것은 7-10 일입니다, 양에 따른 중입니다.
큐 : 당신은 샘플을 제공합니까 ? 그것이 자유롭거나 여분입니까 ?
예, 우리는 자유 전하를 위한 샘플을 제공할 수 있지만, 화물의 비용을 지불하지 않습니다.
큐 : 당신의 결제 조건이 무엇입니까 ?
입금 <>
페이맨 >=5000USD, 사전에 80% 전신환, 시립먼트 앞에 있는 잔액.
