블루 LED GaN 오브 실리콘 웨이퍼 블루 레이저 GaN 에피타시얼 웨이퍼

블루 LED GaN 오브 실리콘 웨이퍼 블루 레이저 GaN 에피타시얼 웨이퍼
Blue LED GaN On Silicon Wafer Blue Laser GaN Epitaxial Wafer
블루 LED GaN 오브 실리콘 웨이퍼 블루 레이저 GaN 에피타시얼 웨이퍼 블루 LED GaN 오브 실리콘 웨이퍼 블루 레이저 GaN 에피타시얼 웨이퍼 블루 LED GaN 오브 실리콘 웨이퍼 블루 레이저 GaN 에피타시얼 웨이퍼

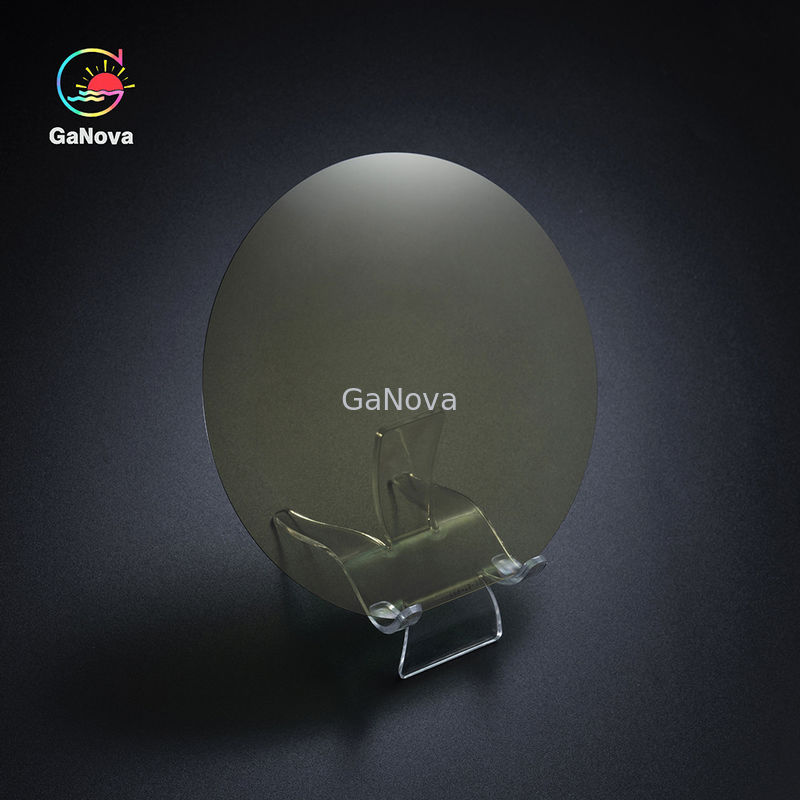

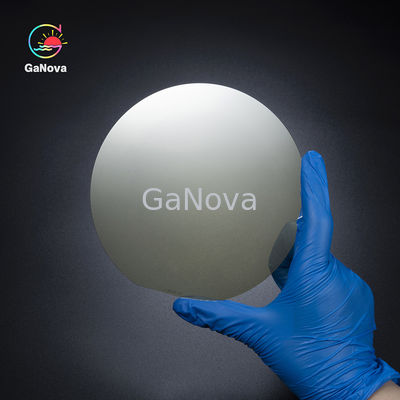

큰 이미지 :  블루 LED GaN 오브 실리콘 웨이퍼 블루 레이저 GaN 에피타시얼 웨이퍼

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Ganova
모델 번호: JDWY03-002-013
결제 및 배송 조건:
최소 주문 수량: 5
포장 세부 사항: 질소 분위기 하에 25PCS 컨테이너의, 수업 100 클린 룸 환경에서 패키징됩니다
지불 조건: T/T

블루 LED GaN 오브 실리콘 웨이퍼 블루 레이저 GaN 에피타시얼 웨이퍼

설명
차원: 2~4인치
강조하다:

실리콘 기반 갈륨 나이트라이드 에피타시얼 웨이퍼

,

HEMT 에피탈시얼 웨이퍼

,

4인치 시크리컬 에피탈시얼 웨이퍼

실리콘 HEMT 에피 웨이퍼에서 GaN에 대한 소개


실리콘 기반의 갈륨산화물 (gallium nitride HEMT epitaxial wafer) 은 갈륨산화물 (GaN) 재료를 기반으로 한 고전자 이동성 트랜지스터 (HEMT) 에피타시얼 웨이퍼이다.그 구조는 주로 AlGaN 장벽 층을 포함합니다.이 구조는 갈륨 나트라이드 HEMT가 높은 전자 이동성과 포화 전자 속도를 가질 수있게합니다.고전력 및 고주파 애플리케이션에 적합하도록 만드는.
구조적 특성
알가안/가안 헤테로융합: 갈륨산화물 HEMT는 알가안/가안 헤테로융합을 기초로 하여, 헤테로융합을 통해 높은 전자 이동성 2차원 전자 가스 (2DEG) 채널을 형성한다.
소모형과 증강형: 갈륨 나이트라이드 HEMT 대동부 웨이퍼는 소모형 (D 모드) 과 증강형 (E 모드) 으로 나?? 다.소모 된 유형은 GaN 전력 장치의 자연 상태입니다., 향상된 유형은 특별한 프로세스를 필요로 하는 반면.
대피성 성장 과정: 대피성 성장에는 AlN 핵화층, 스트레스 완화 완충층, GaN 채널층, AlGaN 장벽층 및 GaN 캡층이 포함됩니다.
제조 과정
부피성 성장: 고품질의 부피성 웨이퍼를 형성하기 위해 실리콘 기판에 갈륨 질소 얇은 필름의 하나 이상의 층을 성장시키는 것.
패시베이션 및 캡 레이어: SiN 패시베이션 레이어 및 u-GaN 캡 레이어는 일반적으로 갈륨 나이트라이드 부피 웨이퍼에 사용되며 표면 품질을 개선하고 부피 웨이퍼를 보호합니다.
적용 영역
고 주파수 응용: 높은 전자의 이동성 및 갈륨 질소 물질의 포화 전자의 속도 때문에,갈륨산화 HEMT는 5G 통신과 같은 고주파 애플리케이션에 적합합니다., 레이더, 위성 통신
고전력 애플리케이션: 갈륨 나이트라이드 HEMT는 전기 자동차, 태양 전지 인버터 및 산업용 전원 공급 장치와 같은 분야에 적합한 고전압 및 고전력 애플리케이션에서 잘 수행합니다.


제품 사양



2~4인치 블루 LED 가인 실리콘

항목

시 (Si) (111) 기체 (Si) 1500μm

AIN AlGaN 버퍼 도핑되지 않은 GaN N-GaN MQW (7쌍) P-AlGaN P-GaN

P++GaN



InGaN-QW GaN-QB
차원 2인치 / 4인치
두께 330nm 600nm 800nm 2800nm 3nm 5nm 30nm 60nm 20nm
구성 % / 저등급 / / / / 15% / /
% / / / / 15% / / / /
도핑 [Si] / / / 8.0E+18 / 2.0E+17 / / /
[Mg] / / / / / / 1.0E+20 3.0E+19 2.0E+20
레이저 길이 455±10nm
기판 구조 20nmP++GaN/60nmP-GaN/30nmP-AlGaN/5nmGaN-QB/3nmInGaN-QW/2800nmN-GaN/800nmUndoped GaN/600nmAlGaN 버퍼/330nmAIN/Si(111) 서브스트레이트 ((1500μm)
패키지 100급 청정실 환경, 25PCS 컨테이너, 질소 대기 상태에서 포장
















































우리 에 관한 것

우리는 다양한 재료를 웨이퍼, 기판 및 맞춤형 광학 유리 부품으로 처리하는 데 전문입니다. 전자, 광학, 광 전자 및 기타 많은 분야에서 널리 사용되는 부품.우리는 또한 많은 국내 및 해외 대학과 긴밀히 협력하고 있습니다., 연구 기관 및 회사는 R&D 프로젝트에 맞춤형 제품과 서비스를 제공합니다.그것은 우리의 좋은 평판에 의해 우리의 모든 고객과 협력의 좋은 관계를 유지 하는 우리의 비전입니다.



블루 LED GaN 오브 실리콘 웨이퍼 블루 레이저 GaN 에피타시얼 웨이퍼 0블루 LED GaN 오브 실리콘 웨이퍼 블루 레이저 GaN 에피타시얼 웨이퍼 1






FAQ

Q: 당신은 무역 회사나 제조업체인가요?
우린 공장이야
Q: 배송시간은 얼마인가요?
일반적으로 상품이 재고에 있다면 3-5일입니다.
또는 7~10일입니다. 재주가 없는 경우 양에 따라요.
Q: 샘플을 제공합니까? 무료 또는 추가?
예, 우리는 무료로 샘플을 제공 할 수 있지만 화물 비용을 지불하지 않습니다.
Q: 지불 조건은?
지불 <=5000USD, 100% 사전.
납부자 >=5000USD, 80% T/T 사전, 배송 전 잔액.
