제품 상세 정보:
|
| 결정은 형상을 이룬다: | 4H-N/S | 상품 이름: | 2 인치 디아미터실리콘 카바이드 (SiC)기판 상술 |
|---|---|---|---|
| 지름: | 50.8mm±0.38mm | 2차 플래트 배향: | 실리콘 페이스 업 :90' CW. 중요한 flat±5.0으로부터' |
| 1차 플래트 길이: | 15.9mm±1.7mm 8.0 mm±1.7 밀리미터 | 2차 플래트 길이: | 어떤 2차 플래트 |
| 직각 방향이탈: | ±5.0' | 두께 a: | 260μm±25μm |
| 강조하다: | P 레벨 SiC 기판,마이크로파 장치 실리콘 카바이드 기판,2인치 SiC 기판 |
||

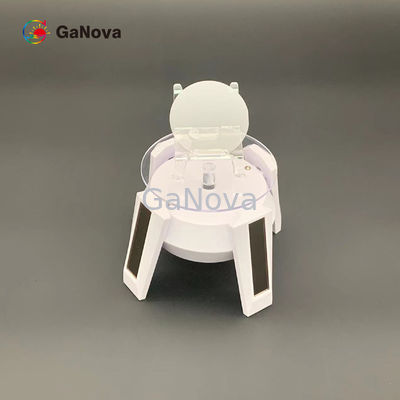

P-Level 4H-N/SI<0001>260um±25um 전력소자 및 마이크로웨이브 소자용 2인치 SiC 기판

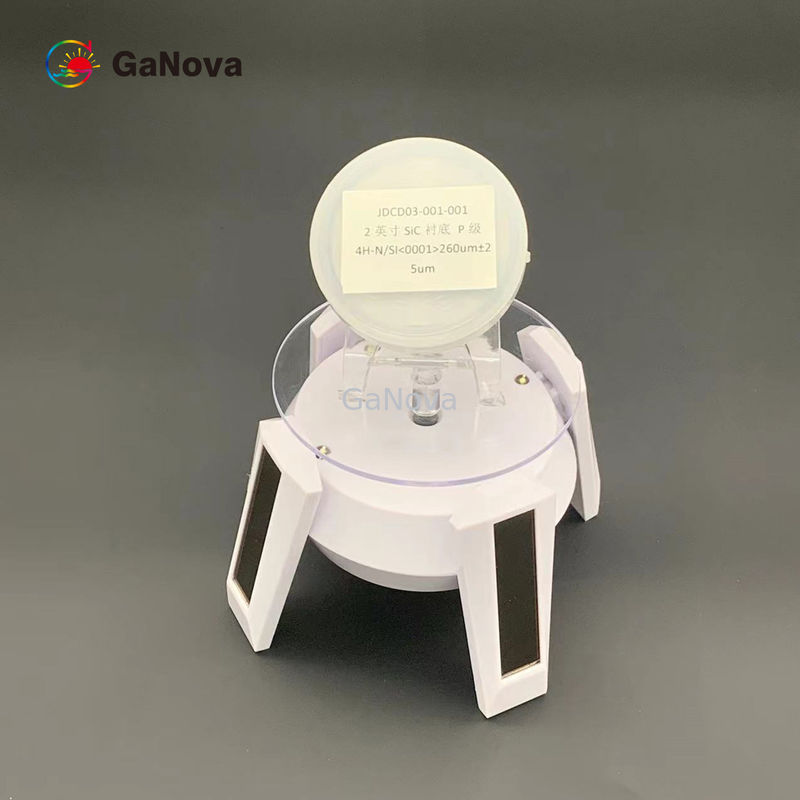

JDCD03-001-001 2인치 SiC 기판 P 레벨 4H-N/SI<0001>260μm±25μ전원 장치 및 마이크로파 장치용 m
개요
주요 특징들
차세대 전력 전자 장치의 목표 성능 및 총 소유 비용을 최적화합니다.
반도체 제조에서 규모의 경제 개선을 위한 대구경 웨이퍼
특정 장치 제조 요구 사항을 충족하는 허용 오차 수준 범위
높은 크리스탈 품질
낮은 결함 밀도
| 2인치 직경실리콘 카바이드(SiC)기판 사양 | ||
| 등급 | 생산등급(P등급) | |
| 디미터 | 50.8mm±0.38mm | |
| 두께 | 260μm±25μm | |
| 웨이퍼 방향 | 축상: 4H-N/4H-SI의 경우 <0001>±0.5°, 축외: <1120 쪽으로 4.0° > 4H-N/4H-SI의 경우 ±0.5° | |
| 마이크로파이프 밀도 | ≤5cm-² | |
| 비저항 | 4H-N | 0.015~0.028Ω·cm |
| 4H-SI | ＞1E5Ω·cm | |
| 기본 평면 방향 | {10-10}±5.0° | |
| 기본 플랫 길이 | 15.9mm±1.7mm | |
| 기본 플랫 길이 | 8.0mm±1.7mm | |
| 보조 평면 방향 | 실리콘 앞면:90°CW.Prime flat±5.0°에서 | |
| 가장자리 제외 | 1mm | |
| TTV/보우/워프 | ≤15μm/≤25μm/≤25μm | |
| 거칠기 | 실리콘 페이스 | CMP Ra≤0.5nm |
| 카본 페이스 | 폴란드어 Ra≤1.0nm | |
| 고강도 빛에 의한 가장자리 균열 | 없음 | |
| 고강도 조명에 의한 육각 플레이트 | 누적 면적 ≤1% | |
| 고강도 조명에 의한 폴리타입 영역 | 없음 | |
| 고강도 빛에 의한 실리콘 표면 긁힘 | 1 x 웨이퍼 직경 누적 길이에 3개의 스크래치 | |
| Intensity Light 조명으로 Edge Chips High | 없음 | |
| 고강도에 의한 실리콘 표면 오염 | 없음 | |

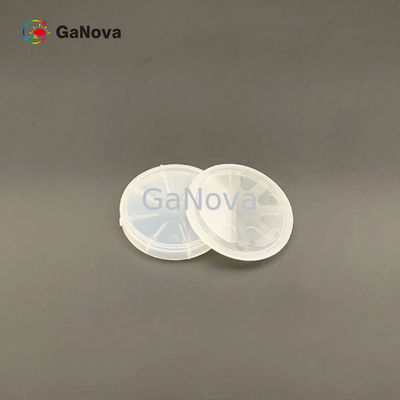

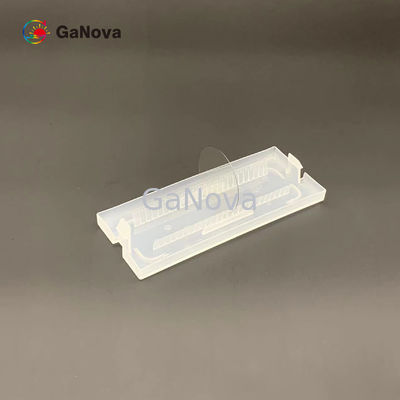

| 포장 | 다중 웨이퍼 카세트 또는 단일 웨이퍼 컨테이너 | |
비고: 로 표시된 항목에는 3mm 가장자리 제외가 사용됩니다.ㅏ.
회사 소개
우리는 전자, 광학, 광전자 및 기타 여러 분야에서 널리 사용되는 웨이퍼, 기판 및 맞춤형 광학 유리 부품으로 다양한 재료를 가공하는 것을 전문으로 합니다.우리는 또한 많은 국내 및 해외 대학, 연구 기관 및 기업과 긴밀히 협력하여 R&D 프로젝트를 위한 맞춤형 제품 및 서비스를 제공하고 있습니다.좋은 평판을 통해 모든 고객과 좋은 협력 관계를 유지하는 것이 우리의 비전입니다.
자주하는 질문
Q: 당신은 무역 회사입니까 아니면 제조업체입니까?
우리는 공장입니다.
Q: 배달 시간은 얼마나 걸립니까?
상품의 재고가 있는 경우 일반적으로 3-5일입니다.
또는 상품의 재고가 없는 경우 7-10일입니다. 수량에 따라 다릅니다.
Q: 샘플을 제공합니까?무료인가요 추가인가요?
예, 샘플을 무료로 제공할 수 있지만 운임은 지불하지 않습니다.
Q: 지불 조건은 무엇입니까?
결제 <=5000USD, 100% 선불.
Paymen >=5000USD, 미리 80% T/T, shippment 전에 균형.
