4인치 4H-SiC 기판 P-레벨 N-타입 350.0±25.0μM MPD≤0.5/Cm2 비저항 0.015Ω•Cm—0.025Ω•Cm

4인치 4H-SiC 기판 P-레벨 N-타입 350.0±25.0μM MPD≤0.5/Cm2 비저항 0.015Ω•Cm—0.025Ω•Cm
4인치 4H-SiC 기판 P-레벨 N-타입 350.0±25.0μM MPD≤0.5/Cm2 비저항 0.015Ω•Cm—0.025Ω•Cm

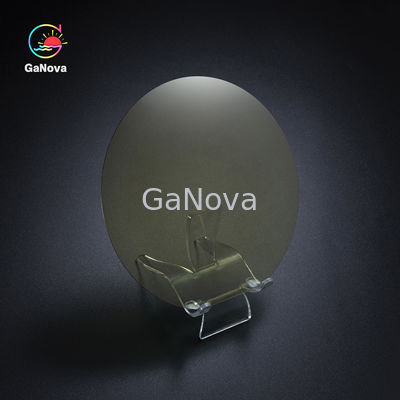

큰 이미지 :  4인치 4H-SiC 기판 P-레벨 N-타입 350.0±25.0μM MPD≤0.5/Cm2 비저항 0.015Ω•Cm—0.025Ω•Cm

제품 상세 정보:
원래 장소: 스초우 중국
브랜드 이름: GaNova
인증: UKAS/ISO9001:2015
모델 번호: JDCD03-002-004
결제 및 배송 조건:
포장 세부 사항: 클래스 10000 클린룸 환경에서 25개 카세트 또는 단일 웨이퍼 컨테이너로 진공 포장합니다.
배달 시간: 3~4주
지불 조건: 전신환

4인치 4H-SiC 기판 P-레벨 N-타입 350.0±25.0μM MPD≤0.5/Cm2 비저항 0.015Ω•Cm—0.025Ω•Cm

설명
상품 이름: 원문대로 에피택셜 웨이퍼 결정은 형상을 이룬다: 4h
지름: 100.0mm+0.0/-0.5mm 표면 배향: 부분 결정 방향 : 4' <11-20> 선입견 ± 0.5'
주 기준 가장자리의 길이: 32.5mm ± 2.0mm 보조 참조 모서리 길이: 18.0mm ± 2.0mm
강조하다:

4인치 SiC 기판

4인치 4H-SiC 기판 D-레벨 N-타입 350.0±25.0μm MPD≤5/cm2 저항률 0.015Ω•cm—0.025Ω•cm 전력 및 마이크로웨이브 장치용





개요

고온 장치

SiC는 열전도율이 높기 때문에 다른 반도체 재료보다 더 빨리 열을 발산합니다.이를 통해 SiC 장치는 매우 높은 전력 수준에서 작동할 수 있으며 장치에서 생성된 많은 양의 과도한 열을 여전히 발산할 수 있습니다.

고주파 전력 장치

SiC 기반 마이크로파 전자 장치는 무선 통신 및 레이더에 사용됩니다.



4inch 4H-SiC N-Type 기판

제품 성능 P 수준 D레벨
크리스탈 형태 4시간
다형 허용하지 않음 면적≤5%
마이크로파이프 밀도 ≤0.5/센티미터2 ≤5/센티미터2
6칸 비어 있음 허용하지 않음 면적≤5%
육각형 표면 하이브리드 크리스탈 허용하지 않음
포장지 면적≤0.05% 해당 없음
비저항 0.015Ω•cm—0.025Ω•cm

0.014Ω•cm—0.028Ω•cm



잘못 ≤0.5% 해당 없음
지름 100.0mm+0.0/-0.5mm
표면 방향 부분 결정 방향: 4°<11-20> 바이어스 ± 0.5°
주 기준 가장자리의 길이

32.5mm ± 2.0mm



보조 참조 모서리 길이 18.0mm ± 2.0mm
기본 참조 평면 방향 평행<11-20> ± 5.0˚
보조 참조 평면 방향 주 기준면에 대해 시계 방향으로 90° ˚ ± 5.0˚, Si가 위로 향함
직교 방향 편차

±5.0°



표면 처리 C-Face: 경면 연마, Si-Face: 화학적 기계적 연마(CMP)
웨이퍼의 가장자리 모따기 각도

표면 거칠기(5μm×5μm)



Si면 Ra<0.2nm, C면, Ra 0.50nm



두께

350.0μm± 25.0μm



LTV(10mm×10mm)

≤3µm



≤5µm



TTV

≤6µm



≤10µm



절하다

≤15µm



≤30µm



경사

≤25µm



≤45µm



깨진 가장자리 / 틈 길이와 너비가 0.5mm인 접힌 가장자리는 허용되지 않습니다. ≤2 및 각 길이 및 너비 1.0mm
할퀴다 ≤5이고 총 길이는 직경의 0.5배 이하입니다. ≤5, 총 길이는 직경의 1.5배
사용 가능 지역

≥95%



해당 없음



결함 허용하지
오염 허용하지
가장자리 제거

3mm
