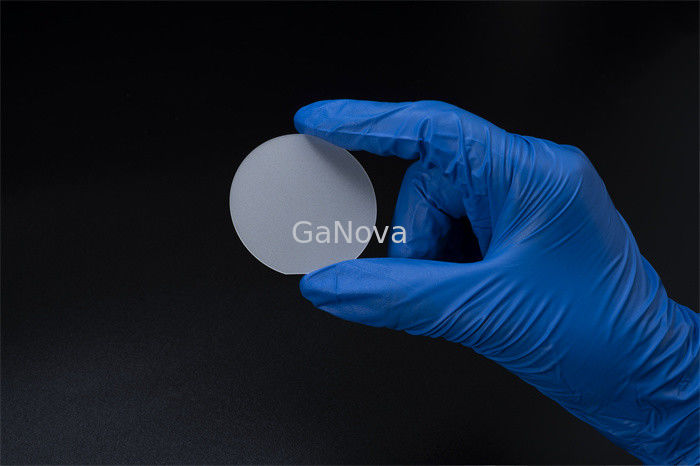

12.5 밀리미터 2 인치 홀로 서 있는 엔 GaN epi 웨이퍼 Si는 도핑했습니다

12.5 밀리미터 2 인치 홀로 서 있는 엔 GaN epi 웨이퍼 Si는 도핑했습니다
12.5mm 2inch Freestanding N GaN Epi Wafer Si Doped
12.5 밀리미터 2 인치 홀로 서 있는 엔 GaN epi 웨이퍼 Si는 도핑했습니다 12.5 밀리미터 2 인치 홀로 서 있는 엔 GaN epi 웨이퍼 Si는 도핑했습니다

큰 이미지 :  12.5 밀리미터 2 인치 홀로 서 있는 엔 GaN epi 웨이퍼 Si는 도핑했습니다

제품 상세 정보:
원래 장소: 스초우 중국
브랜드 이름: GaNova
인증: UKAS/ISO9001:2015
모델 번호: JDCD01-001-020
결제 및 배송 조건:
포장 세부 사항: 클래스 10000 클린룸 환경에서 6개 카세트 또는 단일 웨이퍼 컨테이너로 진공 포장합니다.
배달 시간: 3~4주
지불 조건: 전신환
공급 능력: 10000 PC / 달

12.5 밀리미터 2 인치 홀로 서 있는 엔 GaN epi 웨이퍼 Si는 도핑했습니다

설명
상품 이름: 2 인치 프리-스탠딩 n-형 갈륨-질소 기판 차원: 50.0 ±0.3mm
두께: 400 ± 30μm 배향 평판: (1- 100) ±0.1˚, 12.5 ± 1 밀리미터
TTV: ≤ 15 um 활: ≤ 20μm
강조하다:

12.5 밀리미터 질화 갈륨 epi 웨이퍼

,

2 인치 갈륨 질화물 웨이퍼

,

2Inch GaN 에피 웨이퍼

(1- 100) ±0.1o, 12.5 ± 1 밀리미터 2-인치 프리-스탠딩 n-형 갈륨-질소 기판 GaN-FS-C-N-C50-SSP

2 인치 C-표면 규소 도핑된 n형 프리-스탠딩 갈륨-질소 단결정 기판 저항률 < 0="">

1-μm-thick 실리콘 도핑 갈륨-질화갈륨 영화의 성장은 N2/Ar 환경에 펄스 마그네트론 비산 소스들과 함께 PSD에 의해 수행되었습니다. GaN에서 Si 도핑농도는 고체 상태 단결정체 실리콘 소스로부터 Si 증기 흐름을 변경함으로써 2 × 1016에서부터 2 × 1020 cm-3까지 제어되었습니다.


연구에서, 우리는 어떻게 PSD에 의해 준비된 GaN의 전기적 성질이 온도-의존형 홀 효과 측정을 사용하여 Si 도핑농도에 의존하는지 조사했습니다.

2 인치 프리-스탠딩 n-형 갈륨-질소 기판

생산 수준(P)

조사(R)

가상(D)

12.5 밀리미터 2 인치 홀로 서 있는 엔 GaN epi 웨이퍼 Si는 도핑했습니다 0

기록 :

(1) 5 점 : 5곳 위치들의 미스컷 앵글은 0.55 ±0.15o입니다

(2) 3 점 : 위치들의 미스컷 앵글은 (2, 4, 5)는 0.55 ±0.15o입니다

(3) 사용가능 영역 : 주변과 대형 결점 (홀)의 배제

P+ P-
항목 GaN-FS-C-N-C50-SSP
차원 50.0 ±0.3 밀리미터
두께 400 ± 30 μm
배향 평판 (1- 100) ±0.1o, 12.5 ± 1 밀리미터
TTV ≤ 15 μm
≤ 20 μm
저항률 (300K) n형을 위한 ≤ 0.02 Ω·cm (규소 도핑된)
Ga 표면부 거칠기 ≤ 0.3 nm (에피택시를 위한 닦고 표면 처리)
엔 표면부 거칠기 0.5 ~1.5 μm (일 측면은 광택이 났습니다)
M-주축 (미스컷 앵글)을 향한 각도에서 떨어져 있는 C 비행기 (0001)

0.55 ± 0.1o

(5 점)

0.55± 0.15o

(5 점)

0.55 ± 0.15o

(3 점)

나사형 디스로케이션 밀도 ≤ 7.5 X 105 cm-2 ≤ 3 X 106 cm-2
센터에서 Ф47 밀리미터에 블랙홀의 숫자와 맥스 사이즈 0 ≤ 3@1000 μm ≤ 12@1500 μm ≤ 20@3000 μm
사용가능 영역 > 90% >80% >70%
패키지 매엽 컨테이너에서 고청정실에서 패키징됩니다
