제품 상세 정보:
|
| 배향: | <1-0-0><1-1-1>,,<1-1-0> | 두께(μm): | 279 |
|---|---|---|---|
| 두께 공차: | 표준 ± 25μm, 최대 성능 ± 5μm | 저항률: | 0.001-100 옴-센티미터 |
| 서피스는 끝났습니다: | P/E,P/P,E/E,G/G | TTV(μm): | 표준 <10μm, 최대 Capabilities<5μm |
| 활 / 날실: | 표준 <40μm, 최대 Capabilities<20μm | 입자: | <10> |
| 강조하다: | 실리콘 반도체 기판,Ｐ 도핑 실리콘 웨이퍼,반도체 웨이퍼 380 um |
||

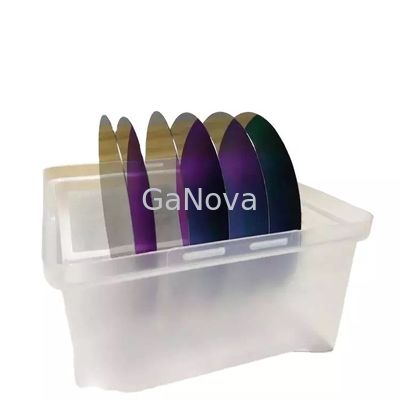

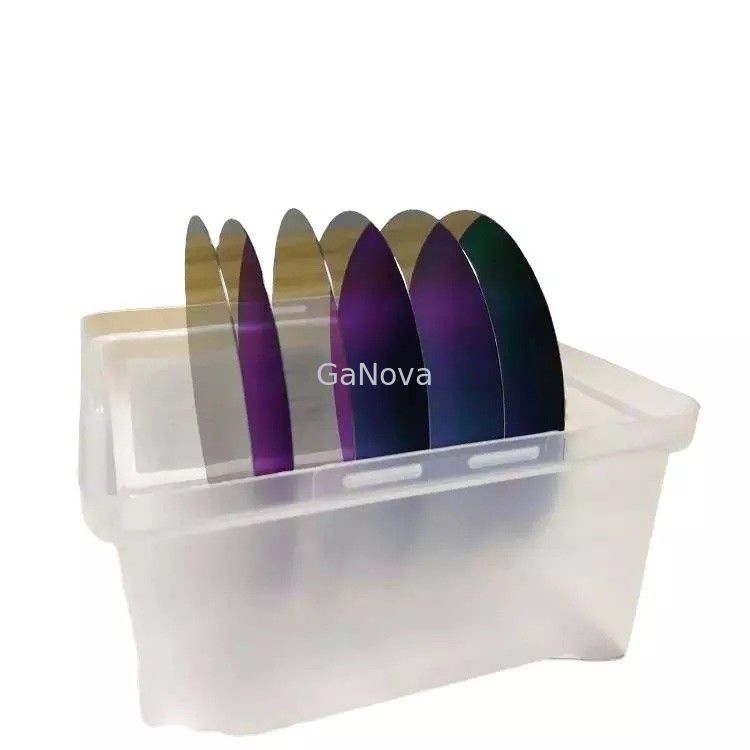

두께(μm) 279 2인치 실리콘 웨이퍼 방향성 <1-0-0>,<1-1-1>,<1-1-0>
2인치 실리콘 웨이퍼 MEMS 장치, 집적 회로, 개별 장치 전용 기판
개요
반도체 수요는 지속적으로 증가할 것으로 보인다.수요 동인 중에는 IoT 및 빅 데이터 시대에 막대한 양의 데이터를 저장하고 처리하기 위한 메모리 및 논리 장치가 있습니다.안전운전 보조 및 자율주행차에 필요한 각종 센서;에너지 소비를 줄이기 위해 필요한 전력 관리 장치.
사양
| 실리콘 웨이퍼 | |
|
지름
|
2"/3"/4"/5"/6"/8"/12" |
| 등급 | 초기 |
| 성장 방법 | CZ |
| 정위 | <1-0-0>,<1-1-1>,<1-1-0> |
| 유형/도펀트 | P형/붕소,N형/Phos,N형/As, N형/Sb |
| 두께(μm) | 279/380/525/625/675/725/775 |
| 두께 용인 | 표준 ± 25μm, 최대 Capabilit/ies ± 5μm |
| 비저항 | 0.001-100옴-cm |
| 표면 완성된 | P/E, P/P, E/E, G/G |
| TTV(μm) | 표준 <10μm, 최대 기능<5μm |
| 보우/워프 | 표준 <40μm, 최대 기능<20μm |
| 입자 | <10@0.5μm;<10@0.3μm;<10@0.2μm; |
회사 소개
우리는 전자, 광학, 광전자 및 기타 여러 분야에서 널리 사용되는 웨이퍼, 기판 및 맞춤형 광학 유리 부품으로 다양한 재료를 가공하는 것을 전문으로 합니다.우리는 또한 많은 국내 및 해외 대학, 연구 기관 및 기업과 긴밀히 협력하여 R&D 프로젝트를 위한 맞춤형 제품 및 서비스를 제공하고 있습니다.좋은 평판을 통해 모든 고객과 좋은 협력 관계를 유지하는 것이 우리의 비전입니다.
자주하는 질문
Q: 당신은 무역 회사입니까 아니면 제조업체입니까?
우리는 공장입니다.
Q: 배달 시간은 얼마나 걸립니까?
상품의 재고가 있는 경우 일반적으로 3-5일입니다.
또는 상품의 재고가 없는 경우 7-10일입니다. 수량에 따라 다릅니다.
Q: 샘플을 제공합니까?무료인가요 추가인가요?
예, 샘플을 무료로 제공할 수 있지만 운임은 지불하지 않습니다.
Q: 지불 조건은 무엇입니까?
결제 <=5000USD, 100% 선불.
Paymen >=5000USD, 미리 80% T/T, shippment 전에 균형.
