제품 상세 정보:
|
| 배향: | （010）(201) | 차원: | 10*10mm ; 10*15mm |
|---|---|---|---|
| 상품 이름: | 단결정체 기판 | 도핑: | UID |
| FWHM: | <350arcsec> | Ra: | ≤0.5nm |
| 강조하다: | 10x10mm Ga2O3 Wafer,10x15mm 단일 결정 wafer,Ga2O3 웨이퍼 10x15mm |
||

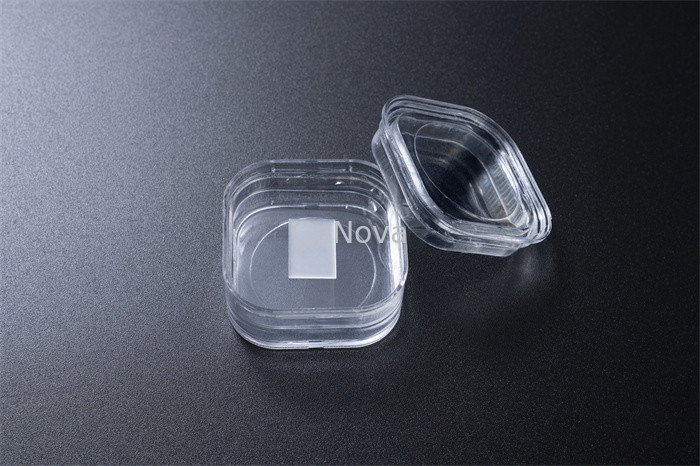

10x15mm2(-201)UID 도핑 독립 Ga2영형삼단결정 기판 제품 등급 단일 연마 두께 0.6~0.8mm FWHM<350arcsec,Ra≤0.5nm 저항 4.13E+17Ω/cm-삼광전자 소자, 반도체 재료의 절연층 및 UV 필터
향상된 에너지 효율, 더 작은 필수 작동 부품, 더 높은 스위칭 주파수로 전력 밀도가 증가하여 이러한 모든 요소를 고려할 때 장치 속도가 훨씬 빨라집니다.실리콘 기반 장치에 비해 처리 능력이 크게 향상됩니다.따라서 갈륨 장치를 실리콘 장치와 비교하면 질화 갈륨 장치의 처리 속도가 눈에 띄게 높아질 것입니다.
| 갈륨 질화물 기질--연구 수준 | ||
| 치수 | 10*10mm | 10*15mm |
| 두께 | 0.6~0.8mm | |
| 정위 | (010) | (201) |
| 도핑 | UID | |
| 광택 표면 | 단면 연마 | |
| 비저항/Nd-Na | / | 4.13E+17 |
| FWHM | <350arcsec | |
| 라 | ≤0.5nm | |
| 패키지 | 클래스 100 클린룸 환경, 질소 분위기에서 포장 | |
회사 소개
우리는 전자, 광학, 광전자 및 기타 여러 분야에서 널리 사용되는 웨이퍼, 기판 및 맞춤형 광학 유리 부품으로 다양한 재료를 가공하는 것을 전문으로 합니다.우리는 또한 많은 국내 및 해외 대학, 연구 기관 및 기업과 긴밀히 협력하여 R&D 프로젝트를 위한 맞춤형 제품 및 서비스를 제공하고 있습니다.좋은 평판을 통해 모든 고객과 좋은 협력 관계를 유지하는 것이 우리의 비전입니다.
자주하는 질문
Q: 당신은 무역 회사입니까 아니면 제조업체입니까?
우리는 공장입니다.
Q: 배달 시간은 얼마나 걸립니까?
상품의 재고가 있는 경우 일반적으로 3-5일입니다.
또는 상품의 재고가 없는 경우 7-10일입니다. 수량에 따라 다릅니다.
Q: 샘플을 제공합니까?무료인가요 추가인가요?
예, 샘플을 무료로 제공할 수 있지만 운임은 지불하지 않습니다.
Q: 지불 조건은 무엇입니까?
결제 <=5000USD, 100% 선불.
Paymen >=5000USD, 미리 80% T/T, shippment 전에 균형.
