제품 상세 정보:
|
| Ra: | ≤0.5nm | 두께: | 0.6~0.8mm |
|---|---|---|---|
| 상품 이름: | 단결정체 기판 | 피연마면: | 일 측면은 광택이 났습니다 |
| 배향: | (010) | FWHM: | <350arcsec> |
| 강조하다: | 측면 연마 Ga2O3 기판,0.8mm 산화 갈륨 기판,Ga2O3 기판 단결정 |
||

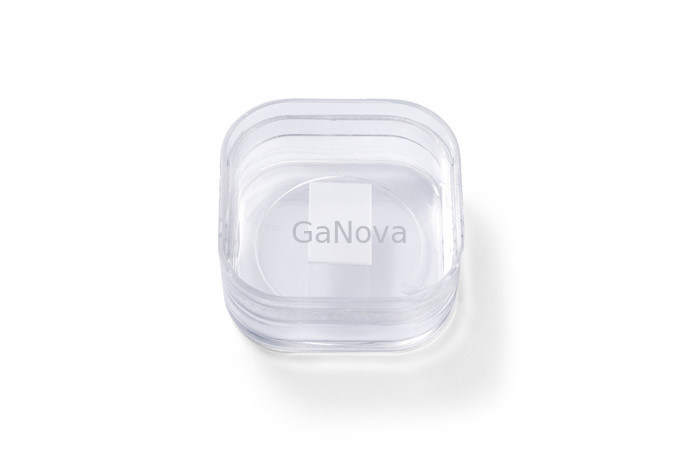

단면 광택 Ga2영형삼단결정 기판 두께 0.6~0.8mm
10x15mm2(010)Sn 도핑 독립 Ga2영형삼단결정 기판 제품 등급 단일 연마 두께 0.6~0.8mm FWHM<350arcsec,Ra≤0.5nm 저항 2.00E+17Ω/cm-삼광전자 소자, 반도체 재료의 절연층 및 UV 필터
GaN은 기존 실리콘 기술과 비교할 때 성능을 제공하는 데 필요한 에너지와 물리적 공간을 줄이면서 광범위한 응용 분야에서 크게 향상된 성능을 제공할 수 있기 때문에 중요성이 커지고 있습니다.
실리콘은 오랫동안 컴퓨터와 스마트폰에서 텔레비전과 카메라에 이르기까지 모든 것을 포함한 주요 전자 제품 제조에 선택되는 소재였습니다.
| 갈륨 질화물 기질--연구 수준 | ||
| 치수 | 10*15mm | 10*10mm |
| 두께 | 0.6~0.8mm | |
| 정위 | (010) | |
| 도핑 | 주석 | |
| 광택 표면 | 단면 연마 | |
| 비저항/Nd-Na | 2.00E+17 | 1.53E+18 |
| FWHM | <350arcsec | |
| 라 | ≤0.5nm | |
| 패키지 | 클래스 100 클린룸 환경, 질소 분위기에서 포장 | |
