Sn 도핑 Ga2O3 웨이퍼 단결정 기판 10x10mm2

Sn 도핑 Ga2O3 웨이퍼 단결정 기판 10x10mm2
Sn Doping Ga2O3 Wafer Single Crystal Substrate 10x10mm2
Sn 도핑 Ga2O3 웨이퍼 단결정 기판 10x10mm2 Sn 도핑 Ga2O3 웨이퍼 단결정 기판 10x10mm2

큰 이미지 :  Sn 도핑 Ga2O3 웨이퍼 단결정 기판 10x10mm2

제품 상세 정보:
원래 장소: 스초우 중국
브랜드 이름: GaNova
인증: UKAS/ISO9001:2015
모델 번호: JDCD04-001-002
결제 및 배송 조건:

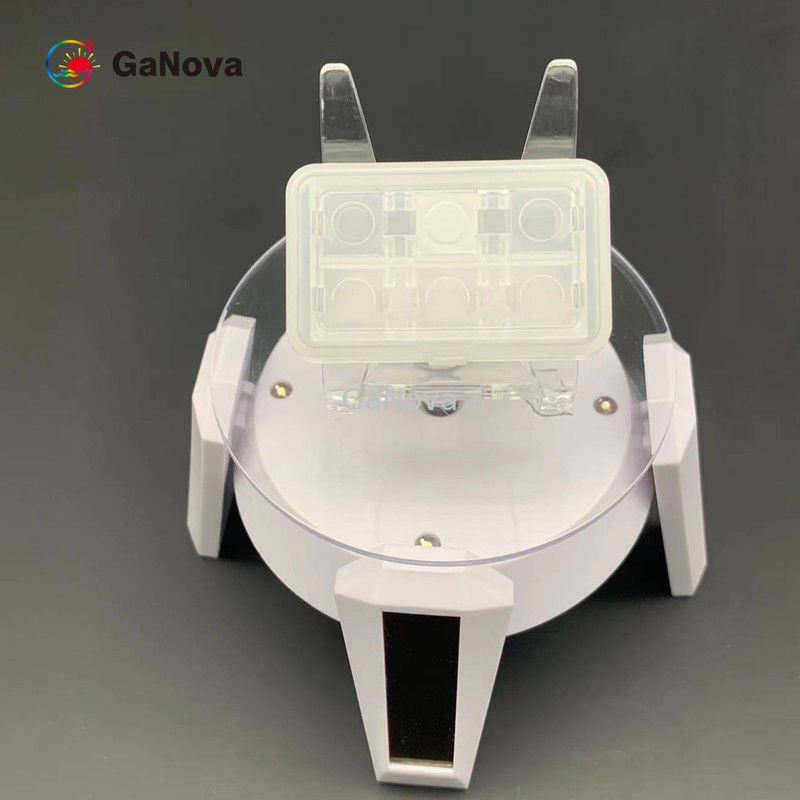

포장 세부 사항: 클래스 10000 클린룸 환경에서 6개 카세트 또는 단일 웨이퍼 컨테이너로 진공 포장합니다.
배달 시간: 3~4주

Sn 도핑 Ga2O3 웨이퍼 단결정 기판 10x10mm2

설명
두께: 0.6~0.8mm 상품 이름: 단결정체 기판
배향: (201) 피연마면: 일 측면은 광택이 났습니다
FWHM: <350arcsec> Ra: ≤0.3nm
강조하다:

Sn 도핑 Ga2O3 웨이퍼

,

0.8mm 산화 갈륨 웨이퍼

,

Ga2O3 웨이퍼 10x10mm2

10x10mm2(-201) Fe 도핑 독립 Ga2영형단결정 기판 제품 등급 단일 연마 두께 0.6~0.8mm FWHM<350arcsec,Ra≤0.3nm 광전자 소자, 반도체 재료의 절연층, UV 필터



Ga의 이러한 여러 단계 중에서2영형, 사방정계 β-갈리아 구조(β-상 또는 β-Ga2영형)은 가장 안정적인 결정 구조이며 최근 가장 많은 관심을 받고 있습니다.서로 다른 다형체는 성장 조건에 따라 절연체 또는 전도체가 될 수 있습니다.





질화 갈륨 기질--제품 수준
치수 10*15mm 10*10mm
두께 0.6~0.8mm
정위 (201)
도핑 주석
광택 표면 단면 연마
비저항/Nd-Na / <9E18
FWHM <350arcsec
≤0.3nm
패키지 클래스 100 클린룸 환경, 질소 분위기에서 포장





회사 소개

우리는 전자, 광학, 광전자 및 기타 여러 분야에서 널리 사용되는 웨이퍼, 기판 및 맞춤형 광학 유리 부품으로 다양한 재료를 가공하는 것을 전문으로 합니다.우리는 또한 많은 국내 및 해외 대학, 연구 기관 및 기업과 긴밀히 협력하여 R&D 프로젝트를 위한 맞춤형 제품 및 서비스를 제공하고 있습니다.좋은 평판을 통해 모든 고객과 좋은 협력 관계를 유지하는 것이 우리의 비전입니다.





자주하는 질문

Q: 당신은 무역 회사입니까 아니면 제조업체입니까?
우리는 공장입니다.
Q: 배달 시간은 얼마나 걸립니까?
상품의 재고가 있는 경우 일반적으로 3-5일입니다.
또는 상품의 재고가 없는 경우 7-10일입니다. 수량에 따라 다릅니다.
Q: 샘플을 제공합니까?무료인가요 추가인가요?
예, 샘플을 무료로 제공할 수 있지만 운임은 지불하지 않습니다.
Q: 지불 조건은 무엇입니까?
결제 <=5000USD, 100% 선불.
Paymen >=5000USD, 미리 80% T/T, shippment 전에 균형.
